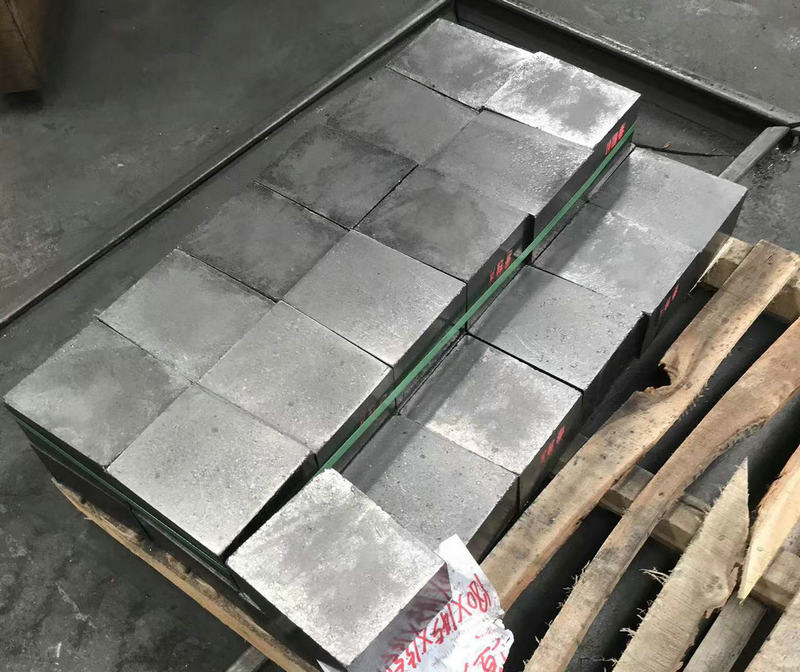

鎂碳磚作為一種含碳耐火材料，既利用了鎂砂的高抗渣侵蝕能力，又利用了石墨的高導熱性和低膨脹性，另外，石墨的存在有效彌補了鎂砂耐剝落性能差的缺點。關于鎂碳磚的侵蝕機制，進行了許多研究，通常認為熔渣對 MgO 的溶解以及磚中碳的氧化是使其壽命縮短的主要原因。
熔渣對MgO－C耐火材料的侵蝕都是通過典型的氧化－滲透－脫離機制發生。然而Mg 蒸氣與界面處的氧氣反應在熱面原位形成了致密的MgO層，有效地抑制熔渣的進一步滲透，該保護層是氧化氣氛中MgO－C耐火材料具備優異的抗渣侵蝕性的關鍵因素。致密MgO層的形成機制涉及兩個關鍵步驟：還原形成Mg蒸氣及其氧化和重結晶MgO。
Al2O3－C耐火材料含有5％～30％的碳，具備優異的熱機械和熱化學性能，是常用的功能性耐火材料。Al2O3－C耐火材料在1550 ℃下與MnO－SiO2－Al2O3 三元渣和 MnO－SiO2二元渣接觸后的侵蝕行為，觀察了侵蝕反應的瞬態過程隨時間和耐火材料成分的變化規律。結果顯示，兩種熔渣在耐火材料基體中都有明顯的滲透，三元渣的滲透深度隨著耐火材料中碳含量的增加而增加。侵蝕在很大程度上由界面區域的溶解反應決定，剛玉在耐火材料中溶解，形成針狀剛玉晶體，在長時間接觸后轉變為有凝聚力的網狀剛玉晶體。
