加熱爐錨固磚的吊頂結構種類很多下圖示出了常用的幾種結構，圖中1為—槽型吊掛磚，圖2為—齒槽形吊掛形式 ，圖3為—頸吊式吊爐頂，圖4為—可塑料吊掛頂

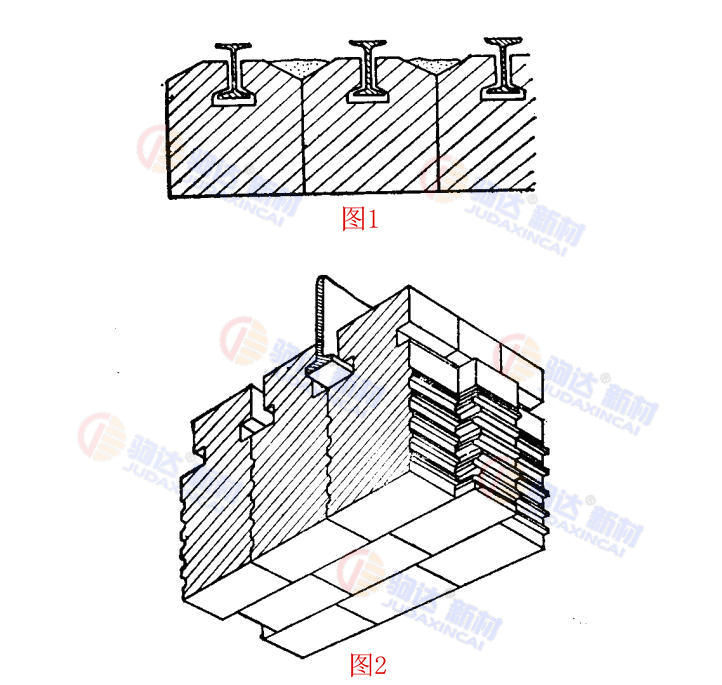

圖1是槽型錨固磚吊掛形式這種吊掛磚構造和砌筑都比較簡單，更換也方便。為了避免錨固磚吊掛的工字鋼溫度過高，錨固磚的上表面不允許敷設隔熱層，因此爐頂散熱量較大。
圖2是錯牙咬縫的錨固磚吊掛形式，它的優點是互相咬合的整體性好，密封性也好，個別磚即使斷裂也不致掉落。其缺點是磚型復雜，公差要求嚴格，砌筑難度較大。這種結構的爐頂錨固磚上表面也不宜敷設隔熱層

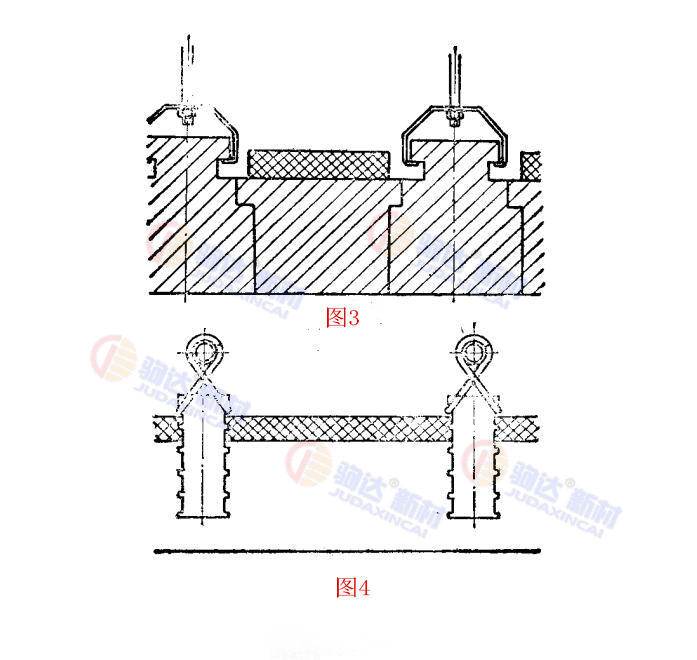

圖3是勁吊式錨固吊掛磚爐頂，這種結構的每一塊錨固磚都有一個夾鉤和一個吊桿。由于金屬夾鉤在砌體外面，可以在錨固磚的部分表面敷隔熱層，這種結構的爐頂散熱損失比前兩種都少。但這種結構只適用于吊水平及傾斜不大的爐頂，較大傾斜度及轉彎處須特殊處理。
圖4是耐火可塑料錨固磚吊掛頂，通過吊掛埋在可塑料里面的錨固磚將爐頂?shù)鯍煸阡摻Y(jié)構上。這種吊頂可以敷設大面積隔熱層，密封性能也很好，但施工時需要模板支撐。
