袖磚的使用壽命及其效果目前還沒有很多的報道，大多數還是沿用以前的使用方法，并沒有比較新穎的產品技術袖磚的使用目的是，套在塞棒芯桿外面的中空耐火質管磚，每節磚管兩端分別有陰、陽接口。袖磚保護金屬芯桿免受高溫金屬和爐渣的直接作用，保持塞棒的剛性以控制注流。從材質上分袖磚一般為免燒型的鋁碳質，即使用高鋁土礦與石墨結合然后外加結合劑制成的一種免燒型制品，一種是燒結的高鋁質袖磚，采用高鋁礬土利用其中的液相結合在高溫燒結過程中轉變為莫來石相的一種高溫產品。兩種產品的使用各有差異，國內最早使用袖磚是寶鋼從日本引進了雙流板坯連鑄機，其中間包需要用袖磚，但是還得從日本進，后來根據進口袖磚的材質結合國內的原材料開始生產袖磚，此技術也一直延續到現在。

一：對于袖磚在使用方面的一些見解

袖磚在作為鋼液流經的重要通道，當屬于一種重要的耐火元件，但是在使用過程中會因為與鋼液中的堿金屬氧化物發生反應，產生侵蝕性的粘渣現象、也會因為受到鋼液熱沖擊后產生液相膨脹，造成損壞，所以在三大件中 塞頭 、鑄口、袖磚的使用都屬于工業中的消耗品。最早寶鋼引進日本的袖磚在化學成分上做了很多分析后來根據國內的原料研制的一種高鋁質燒結袖磚，并通過對材質的改良相繼加入了抗熱震的“三石”原料但最終在使用效果上也僅僅連續使用了2~4爐其在使用壽命上沒有提高的情況下很大程度上增加了出鋼成本，后來改用長期消耗的普通高鋁質袖磚。所以在袖磚的使用技術研發包括噸鋼消耗耐材成本方面我國還屬于比較高的成本。

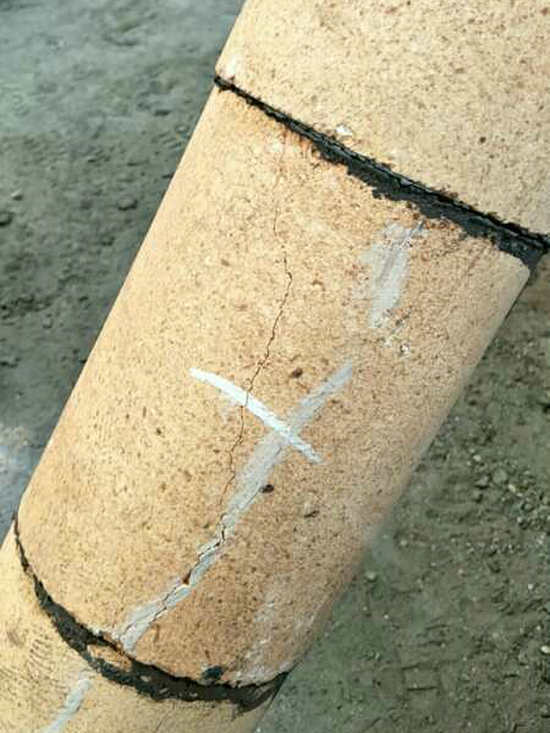

二：袖磚在烘爐后外壁出現裂紋的分析

袖磚在烘爐后外壁有裂紋具體分析可分為兩方面原因一方面屬于物理性不可改變的自身因素，一方面為熱應力的膨脹性因素。

1：物理性因素，袖磚本體是一種管狀產品，壁薄、柱高，成型復雜，不像平時使用的標準耐火磚模具制作簡單通過采用300T以上機制壓力機即可成型后燒結，而袖磚成型是采用等靜壓模壓人工成型，在脫模后可能會因為人工問題的碼垛裝窯車時候對薄壁產生外壓造成預留表面裂紋。

2：生產袖磚用的主要原料是高鋁礬土熟料。燒結中的晶相轉變是依靠二次莫來石化（3a-AL2O3+2SiO2→3AL2O3·2SiO2）才能達到產品的高溫燒結最好效果，其中的轉化溫度在1300~1500℃之間，二次莫來石化主要是指袖磚生產中結合粘土的SiO2與高鋁熟料的AL2O3反應生成莫來石，并伴隨著約（10%）的體積膨脹，造成制品收縮不一致，就形成了袖磚表面出現的些許微裂紋，這是在燒結耐火磚制品中不可避免的因素。

3：熱應力因素，袖磚在對接砌筑后要使砌筑的泥料能夠緊密將袖磚粘結在一起，要進行一定時間的烘考，烘爐時應采用低溫烘烤制度，不可采用高溫烘烤。燒結性質的袖磚已經屬于高溫燒成制品，并不像免燒產品通過高溫烘烤后表面的炭氧化粘結，應放棄之前使用的免燒產品烘爐辦法，使用簡單的烘爐，目的只需要將粘結泥料烘干即可。烘爐時應控制升溫曲線，以免對燒結袖磚高溫烘烤形成的熱氣流對產品造成熱負荷壓力產生破壞。

三：總結建議

袖磚產生裂紋的原因是多方面的，是由一種或幾種因素共同作用，但結合實質上分析，是由于應力的沖擊作用超過本身承受的應力限制導致裂紋的發生。要規避此類現象的發生建議兩點①在烘烤時采用低溫烘烤做簡單烘烤即可②如發現有裂紋時候可采用石墨粉或炭素粉將表面裂紋做簡單涂抹處理③在生產發貨時應將有過多微裂紋的袖磚產品不予裝箱。
