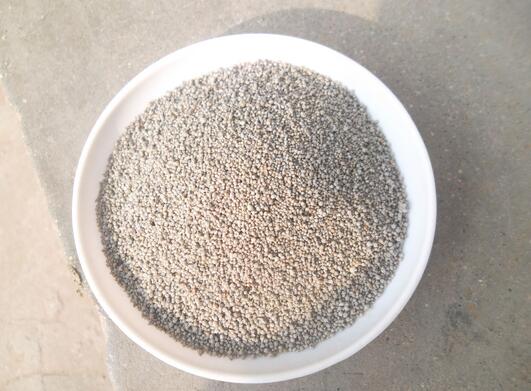

漂珠指發電廠燃煤鍋爐粉煤灰中含有的、能漂浮在水面上而被分離出來的 空心微珠。大多數電廠排放的低鈣粉煤灰中，漂珠含量一般占1%〜3%。我 國燃煤熱電廠每年排放粉煤灰逾1億噸。漂珠總量達數百萬噸。但是，近年來 環保的要求越來越嚴格，各大型火電廠都在不斷進行技術改造，漂珠的生產受 到影響。

    煤粉燃燒時，先解離出揮發分，再燃燒固定碳。當燃燒進行到熔融液膜包裹 未燃凈煤粒時，就可能產生氧化-還原反應發氣、起泡。如果產生的氣體被封閉 在液膜中，就會形成空心微珠。例如，炭-鐵之間的氧化-還原反應;

2Fe2 O3+3C = 4Fe+3C02

(6-6)4FeH~302 ^ 2Fe2O3 (6-7)

    漂珠產率受燃燒條件和煤灰成分的影響。首先，漂珠產率與爐內的溫度和空 氣量有關。當鍋爐的空氣過剩系數《在1.25時，對漂珠的形成最為有利。當a 從1.0增加時，從不完全燃燒向完全燃燒過渡，爐膛溫度升高，對漂珠的形成有 利。其次，灰中的Fe2O3含量高時，能夠發氣的物質增多，形成空心微珠的傾 向增大，漂珠的產率提高。最后，熔化的煤灰被吹成氣泡后，當煙氣的冷卻速率 合適時，氣泡收縮、固化后形成漂珠。

    鍋爐煙氣中的粉煤灰被收塵裝置收集后，用水沖人灰溝。灰水混合物在分 離塔內噴射匯合，灰漿與漂珠開始分離。漂珠密度較小，浮于塔內水面，隨清 水通過分離塔頂部溢流而出，經導流進人分離池，聚集于分離池水面上被 回收。

2.漂珠的性質

    漂珠的化學成分隨發電用煤而波動。一般情況下，漂珠的耐火度為1610〜 1700°C，粒度20〜250pm，比面積3000cm2/g，真密度2.1〜2.2g/cm3，堆積密 度250〜400kg，熱導率約0.6W/(m.K)。漂珠的典型化學成分見表6-28,參考 粒徑分布見表6-29。

    漂珠的耐火度主要取決于Al2O3的含量。Al2O3含量在25%〜30%時，耐 大度為1610〜1650°C; Al2O3含量在30%〜34%時，耐火度為1650〜 VI:03含量在35%〜40%時，耐火度為1690〜1739°C
