摘要：鋼鐵、水泥、玻璃、電力這些與人們生活息息相關(guān)的產(chǎn)業(yè)都離不開耐火磚，耐火磚需要應(yīng)用在這些行業(yè)的窯爐設(shè)備中，比如鋼鐵冶煉的高爐、熱風(fēng)爐、轉(zhuǎn)爐中，水泥生產(chǎn)線的回轉(zhuǎn)窯里，玻璃廠的馬蹄爐里，電廠的鍋爐中。耐火磚是砌筑在這些窯爐內(nèi)襯保護(hù)爐殼不被熔融的關(guān)鍵性產(chǎn)品，承擔(dān)著窯爐運(yùn)轉(zhuǎn)的重要作用。今天我們來分析使用過一定時間的耐火磚還能進(jìn)行二次回收利用嗎？二手耐火磚的回收價值到底有多少空間。

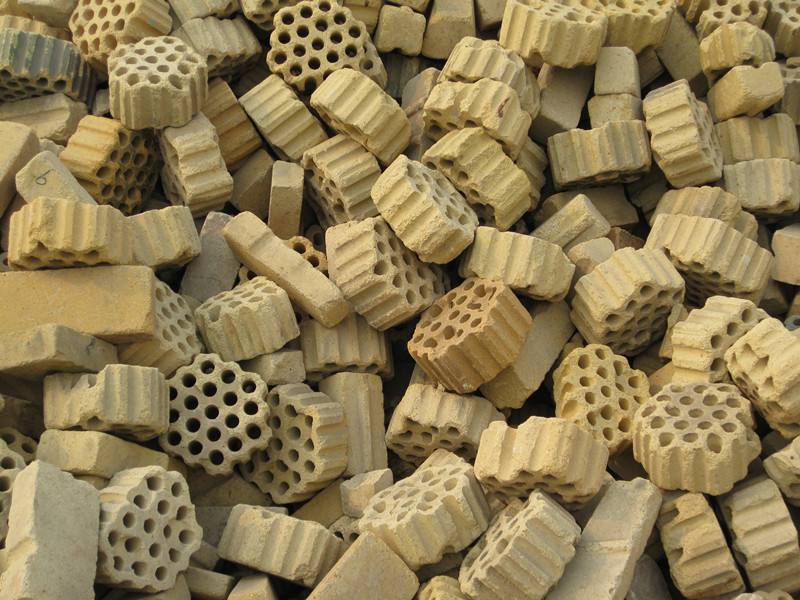

一：二手廢舊耐火磚的產(chǎn)生

每一座新建的高溫窯爐都會用到耐火磚，有的高溫窯爐基本上除了鋼結(jié)構(gòu)爐殼之外全部都是用耐火磚砌筑而成的，比如焦化廠的焦?fàn)t整套爐型都是用耐火磚砌筑的，鋼廠的熱風(fēng)爐除了爐殼是鋼結(jié)構(gòu)里面內(nèi)襯都是耐火磚，耐火磚在高溫行業(yè)的用途十分廣泛，隨著新建窯爐耐火磚的砌筑完成到窯爐耐火磚在生產(chǎn)使用中的壽命終結(jié)，會經(jīng)過一定的使用周期，而過了使用周期后的耐火磚就需要拆除，這中間是一個使用周期的循環(huán)，而在這拆除下來的耐火磚的處理問題，一直是纏繞在使用企業(yè)頭上的一個問號，不知道該如何處理是好。多數(shù)企業(yè)的廢舊耐火磚基本上是采用掩埋處理，有的企業(yè)則選擇賣給對這些耐火磚進(jìn)行回收的耐火材料廠。耐火材料廠將拆下來的廢舊耐火磚進(jìn)行回收并二次加工利用，目前我國對拆除下來的廢棄耐火磚或者是二手耐火磚的再生利用還處于剛剛起步階段，利用率也非常低，因此，在耐火原材料市場不斷漲價，耐火磚制成品市場價格受用戶成本需求不斷降低的今天，充分發(fā)揮廢舊耐火磚作為部分耐火原料的替代品，通過一定的技術(shù)手段，進(jìn)一步提升其利用價值，具有重要的意義。

二手耐火磚的材質(zhì)也是很多種的一般收受二手耐火磚的耐火材料廠家在回收時都會先問及耐火磚的出處是從什么行業(yè)什么爐子里面拆下來的，這樣好確認(rèn)能不能進(jìn)行二次使用，由于已經(jīng)經(jīng)過了首次的煅燒使用，耐火磚的性能可能在不同的工況環(huán)境使用下發(fā)生了化學(xué)反應(yīng)、導(dǎo)致耐火磚會出現(xiàn)煅燒層、滲透層或者是侵蝕層，而且拆除后的耐火磚其表面受到環(huán)境雜質(zhì)的粘附，因此在進(jìn)行二手耐火磚交易時化工廠拆下來的耐火磚會受到化學(xué)侵蝕最不容易進(jìn)行二次利用，相對鋼廠、水泥廠、玻璃廠、鍛造鑄造廠拆下來的耐火磚是很好進(jìn)行二次交易，但是也要對廢舊的耐火磚進(jìn)行歸類，分揀這樣會增加自身的銷售價格。耐火材料廠家對收回來的二手耐火磚會在利用前進(jìn)行分類揀選、清洗、去除滲透層、破碎加工、篩分除鐵等處理，一般情況下回收這些二手耐火磚的多數(shù)是生產(chǎn)普通型耐火磚的廠家比如生產(chǎn)普通高鋁磚或者是粘土磚的廠家，生產(chǎn)高檔耐火磚的廠家一般不會往成品磚里面摻加二手廢舊耐火磚原料，會影響整個產(chǎn)品的品質(zhì)。

二：不同材質(zhì)廢舊耐火磚的使用價值

二手廢舊耐火磚在耐火材料廠經(jīng)過篩選、分揀、破碎后篩選合適的原料做耐火磚的骨料和粉料，這樣會降低生產(chǎn)成本，但是需要注意的是使用破碎后的廢舊耐火磚做原料會造成耐火磚質(zhì)量遠(yuǎn)遠(yuǎn)不如純原料生產(chǎn)的，因為這些材料已經(jīng)經(jīng)過二次生產(chǎn)、煅燒、在成型中添加到新磚原料時候如果摻入的太多，耐火磚的結(jié)合會受到影響，耐火磚不夠致密強(qiáng)度達(dá)不到，表面容易出現(xiàn)裂紋。添加少量時候可容易控制新耐火磚燒結(jié)時候的膨脹率。

2.1硅質(zhì)廢舊耐火磚：如果在硅磚生產(chǎn)中以廢舊硅磚作為新硅磚的原料添加是很劃算的。這不僅可降低硅磚很大一部分成本，而且可以減少燒成膨脹，降低燒成廢品率。尤其是形狀復(fù)雜的大型和特異型制品，更需要加入更多的廢硅磚以提高成品率。但是需要注意的是，加入廢硅磚也會降低制品的耐火度和機(jī)械強(qiáng)度，因此要控制其加入量，一般以低于20%為宜。

2.2 高鋁、粘土質(zhì)廢舊耐火磚：高鋁、粘土質(zhì)廢舊耐火磚可以經(jīng)過揀選、破碎后，往新生產(chǎn)耐火磚的熟料里添加，也可以把破碎后的顆粒 分級配比成低檔的耐火澆注料或是耐火混凝土，也合適細(xì)磨成不同材質(zhì)的耐火泥、耐火土。

三：質(zhì)廢舊耐火磚加入后的影響

3.1 當(dāng)配料時加入的廢舊耐火磚是經(jīng)過粒度分級的，對于泥料粒度的影響不大。但如果配料時加入的廢磚料沒有經(jīng)過粒度分級，泥料當(dāng)中的大顆粒部分和1mm以下部分有時波動很大難以控制。由于廢磚顆粒的體積密度低，并且破碎后顆粒內(nèi)部存在一定程度的氣孔和微裂紋，所以當(dāng)配料中加入廢舊耐火磚料時，混砂過程中應(yīng)對結(jié)合劑的加入量作以調(diào)整。通常加入廢磚料在混砂過程中結(jié)合劑的加入量比沒有加入廢磚的料要多些。

3.2當(dāng)沒有加入廢磚料時，泥料在混砂機(jī)中混好后，泥料的結(jié)合性很好。呈現(xiàn)出細(xì)粉將顆粒包裹地比較好，泥料用手抓起時雖然感覺有相當(dāng)數(shù)量的大顆粒存在，但是泥料卻很柔軟。而當(dāng)加入廢磚料時，由于廢磚內(nèi)各礦物相之間基本上達(dá)到了相平衡，廢磚顆粒和細(xì)粉失去了活性。并且由于廢磚中帶入了相當(dāng)數(shù)量的細(xì)粉部分。這就一定程度上阻礙了細(xì)粉與顆粒的接觸。這就使得這部分具有活性的原料細(xì)粉的結(jié)合作用大大削弱，使得不能充分包裹到顆粒的周圍。因此，加入廢磚的泥料在混砂機(jī)里混料結(jié)束后，用手抓起時，感覺那種料不柔軟，用手攥不易成團(tuán)，感覺特別松散，如果不懂這個道理的人會以為是因為結(jié)合劑加入量少，料有點(diǎn)干燥造成的。其實(shí)不是這樣的，而是這種加入廢磚的泥料的結(jié)合性太差。所以加入廢磚料對泥料的結(jié)合性有很大影響。

四：總結(jié) 對于二手廢舊耐火磚的回收再利用是耐火材料行業(yè)發(fā)展循環(huán)經(jīng)濟(jì)的一塊產(chǎn)業(yè)，一方面有效的解決了高溫行業(yè)對廢棄耐火磚掩埋處理造成的生態(tài)環(huán)境污染，再方面也為耐火材料生產(chǎn)企業(yè)節(jié)約了部分生產(chǎn)成本，目前就河南新密地區(qū)二手高鋁磚回收價格大概在400元/噸左右，粘土磚回收價格大概在280元/噸左右，價格的高低跟二手廢舊耐火磚的成色有直接關(guān)系，最后讓我們攜手共建綠色生態(tài)家園，得以碧海藍(lán)天。
