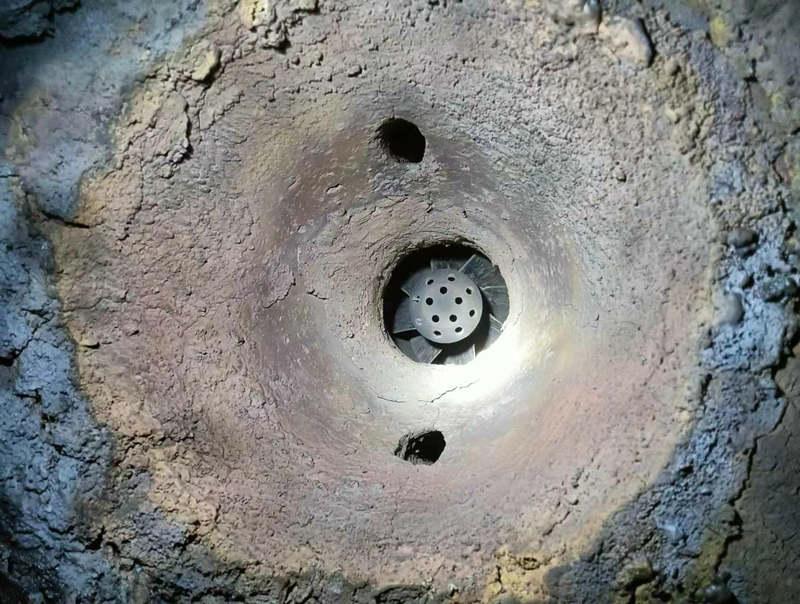

燒嘴磚工作溫度一般在1400~1500℃，使用過程中溫度波動(dòng)較大，因此加熱爐用燒嘴磚的原材料選擇較為關(guān)鍵。由于燒嘴磚惡劣的工況條件，往往燒嘴磚的選材與爐墻耐火材料不同，導(dǎo)致燒嘴磚與爐墻耐火材料之間性能差異較大，尤其是兩者之間的線膨脹性能不匹配，導(dǎo)致燒嘴磚承受巨大的熱應(yīng)力而龜裂，其損壞形式多為高溫變形，即出口通道發(fā)生縮變，甚至發(fā)生阻塞，另一個(gè)損壞形式是產(chǎn)生剝落。
燒嘴磚的選材應(yīng)選擇煅燒充分的二級(jí)高鋁熟料、莫來石等原料，一般不應(yīng)選擇熱膨脹系數(shù)較大的剛玉原料。細(xì)粉部分選擇剛玉細(xì)粉、氧化鋁微粉、二氧化硅微粉、鋯英砂等，采用電熔鋁酸鈣CA-90水泥和ρ-AL2O3復(fù)合結(jié)合，生產(chǎn)工藝如下：燒嘴磚用澆注料放在強(qiáng)制式攪拌機(jī)中攪拌2~3min，然后加水?dāng)嚢?/span>4~6min，加水量為（夏季7.2%）冬季（6.8%），攪拌好的料加入到模具中，用振動(dòng)棒振動(dòng)成型，控制環(huán)境溫度25~45℃，養(yǎng)護(hù)時(shí)間為16~24h，脫模，脫模后的燒嘴磚在15~35℃環(huán)境下放置一天后再進(jìn)入烘干房進(jìn)行烘干。
燒嘴磚的使用壽命一般在2-3年，總體使用時(shí)長要比爐襯耐火磚長，但是用戶往往把燒嘴磚的價(jià)格放到了第一位，卻不注重?zé)齑u的品質(zhì)。很多用戶在考慮更換燒嘴磚的時(shí)候，經(jīng)過了解其生產(chǎn)工藝就會(huì)認(rèn)為，燒嘴磚是采用耐火澆注料澆筑成型的，其生產(chǎn)工藝簡單，并不復(fù)雜或者認(rèn)為不經(jīng)過燒結(jié)的燒嘴磚其價(jià)值應(yīng)該很低，著是一個(gè)很大的誤區(qū)。燒嘴磚的成型工藝80%是采用澆注料預(yù)制成型的，原因是在于有的燒嘴磚單塊重量達(dá)到了幾百公斤，有的燒嘴磚外形尺寸偏大，機(jī)制成型是不能完成生產(chǎn)的所以并不適合采用燒結(jié)生產(chǎn)的工藝，其次是燒嘴磚的原料選擇在采用澆注料調(diào)配原料時(shí)候是可以依據(jù)燒嘴的使用環(huán)境、使用條件來做出靈活性的配比調(diào)整。比如耐磨性、抗熱震性、高溫強(qiáng)度等都是可以通過調(diào)整澆注料的配方來達(dá)到效果的，所以用戶在購買燒嘴磚的時(shí)候應(yīng)該先通過廠家認(rèn)識(shí)到產(chǎn)品的定位。
燒嘴磚的使用壽命應(yīng)以品質(zhì)為主價(jià)格為輔，不能讓低價(jià)優(yōu)于高品質(zhì)。采購燒嘴磚的流程應(yīng)該先于生產(chǎn)廠家確定所需要燒嘴磚的外形尺寸圖紙，圖紙的確認(rèn)后談?wù)摕斓氖褂铆h(huán)境，然后確認(rèn)材質(zhì)最終核算重量給予合理的價(jià)格。
