生產(chǎn)碳化硅制品，首先要有碳化硅原料。碳化硅的工業(yè)生產(chǎn)方法是將石英砂（56%）、煤焦（35%）、鋸末(7%)和食鹽（2%）混合在一起，在電阻爐中加熱到2200℃左右，食鹽的作用是除去石英砂和煤焦的雜質，而鋸末的作用是產(chǎn)生氣孔，使生成的氣體容易逸出。電爐中間用石墨或碳顆粒堆積成柱狀電阻發(fā)熱體，所配原料緊密填充在發(fā)熱體四周。燒成的塊狀晶體經(jīng)破碎，酸、堿、洗滌，然后磁選去除微量的鐵，干燥即得碳化硅原料。

碳化硅制品可用反應燒結法制造。將粒度配比合適的a-Sic粉與膠體石墨在瓷球磨筒中均勻混合20h，加入結合劑羧甲基纖維素或聚乙烯醇的酒精溶液，在鋼模中成型，壓力為50~70MPa。 碳化硅熔點高、比重低、莫氏硬度9.2，強度較高，熱震穩(wěn)定性較好，不溶于水和酸，但能溶解在熔融堿中。碳化硅在800~1140℃之間的抗氧化能力差，因為此時生成的氧化膜（SiO2）較疏松，起不到充分保護作用。當溫度升高，達到1550℃時，其抗氧化性能變好。

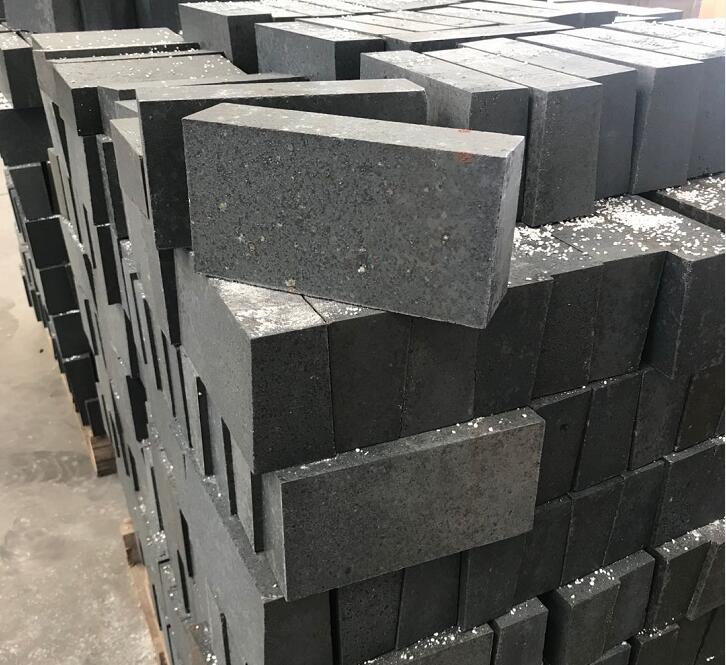

碳化硅可用于制造磨料、磨具：用于制造硅碳棒、硅碳管等電阻發(fā)熱元件：用于制造噴氣飛機、燃氣輪機、火箭發(fā)動機尾噴管等，用于制造熔融金屬輸送管道、過濾器、坩堝等：更重要的是用于制造特種耐火材料制品，使用在侵蝕、磨損嚴重的部位。
