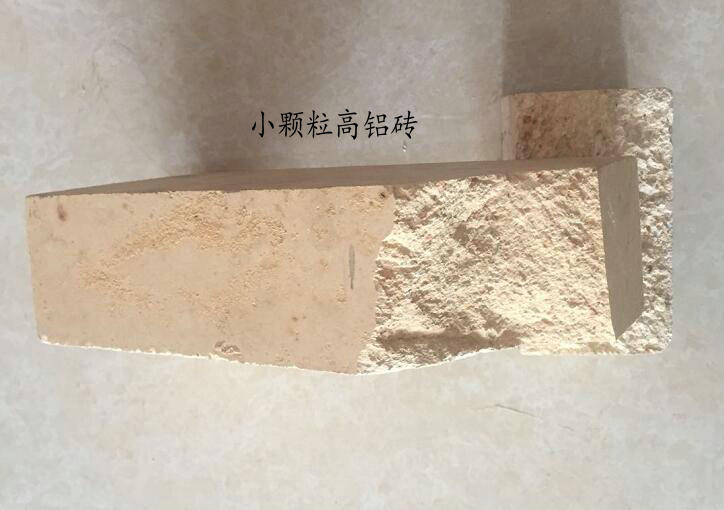

高鋁磚配料通常采用粗、中、細三級顆粒配料。粗顆粒上限通常為2~3mm，加入量為40~50%（對于異型制品，粗顆粒上限可降低至2~1mm）1~0.1mm的中間顆粒加入量以10~20%為宜：＜0.1mm的細粉加入量應控制在40%~50%。
生產實踐表明，高鋁磚適當增大粗顆粒尺寸和數量可提高泥料的堆積密度，且易于成型。燒成時，物料周圍的二次莫來石化反應較弱，易于燒結。但是，放大顆粒尺寸也有一定限度。如果放大到4~5mm，易產生缺邊掉角現象，且組織均勻程度受到影響。所以，最大顆粒尺寸以3mm為宜。
高鋁磚配料中加入細粉有利于坯體燒結、增加制品的密度。由于細粉在燒結時產生的燒成收縮可以減弱或抵消二次莫來石化反應所產生的體積膨脹，所以加入細粉甚為必要。但是，細粉加入量過多，不僅成型困難，而且易產生裂紋，燒成收縮較大，廢品率增加。因此，細粉加入量以40~50%為宜。
中間顆粒既不起粗顆粒的骨架作用，也不具有細粉的燒結作用。因此，高鋁磚中間顆粒的加入量通常限制在最低數量。但是，不能全部取消中間顆粒。如果取消，高鋁磚燒后一產生龜裂，外觀質量不好，而且給物料處理帶來一定困難。一般來說，中間顆粒加入量以10%為宜。
所以高鋁磚生產的過程中配料顆粒的級別是有一定的比例的，按照不同粒徑的大顆粒小顆粒添加生產出來的高鋁磚才能達到高致密程度。
