耐高溫澆注料是不定型耐火澆注料的一種統(tǒng)稱，普通耐火澆注料的使用溫度一般在800℃~1500℃，根據(jù)材質(zhì)要求的不同使用的溫度甚至?xí)撸透邷貪沧⒘弦彩浅Ｒ?和常用的一種澆注料其中的配比方法，只要是耐火材料廠家都是輕車熟路，非常的明了。
普通耐高溫澆注料是以CA-50水泥做結(jié)合劑，與耐火骨料和粉料或摻外加劑按比例配合并加水?dāng)嚢琛⒊尚图梆B(yǎng)護(hù)后制成的。其特點(diǎn)是快硬高強(qiáng)，價(jià)廉易得，施工方便。當(dāng)采用硅酸鋁質(zhì)材料配制耐火澆注料時(shí)，具有一定的抗硫酸鹽侵蝕能力。該澆注料的使用溫度為1400℃左右。

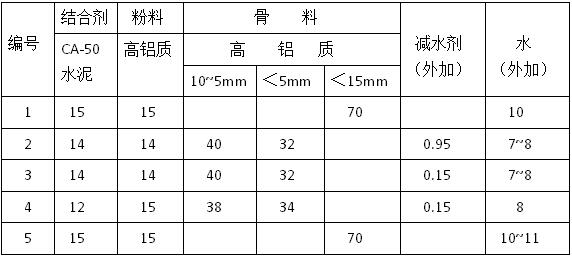

耐高溫澆注料是不定型耐火材料的重要品種，常用配合比列于（下表）。表內(nèi)編號(hào)1~3所用耐火骨料和粉料是用二級(jí)礬土熟料制備的，編號(hào)4為一級(jí)礬土熟料的，編號(hào)5為一級(jí)粘土熟料的。在一般情況下CA-50水泥和耐火粉料的總用量為27~30%，耐火骨料用量為70%~73%。CA-50水泥用量為10%~20%。當(dāng)耐火澆注料用于中高溫部位時(shí)，應(yīng)盡量減少水泥用量，同時(shí)增加耐火粉料用量，其品級(jí)應(yīng)與耐火骨料相同或高一個(gè)等級(jí)：耐火骨料應(yīng)根據(jù)窯爐使用溫度合理選擇，做到物盡其用。其顆粒級(jí)配，通常采用兩級(jí)級(jí)配，也可用統(tǒng)料，一般以砂率（即細(xì)骨料占整個(gè)骨料的比值）為0.45~0.55來控制：水用量一般用質(zhì)量百分比表示，也可用千克每立方米或水灰比（即水與水泥和粉料之比）來表示。其總原則是，在保證澆注料拌合物的和易性情況下，應(yīng)盡量減少用用量。
應(yīng)當(dāng)指出，常用配合比并不是一成不變的。它將根據(jù)原材料的品種和使用條件，在生產(chǎn)或施工時(shí)，經(jīng)試驗(yàn)確定耐火澆注料的配合比，以滿足窯爐工程的使用要求。同時(shí)，應(yīng)盡量摻加外加劑，以改善澆注料的施工性能和耐火性能。
