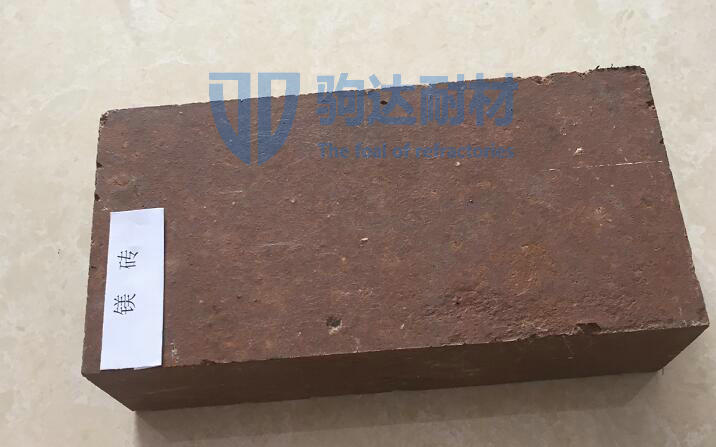

鎂質磚是屬于堿性耐火材料一般指氧化鎂和氧化鈣為主要成分的耐火磚。這類耐火磚有鎂磚、鎂鋁磚、鎂鉻磚、鎂鐵尖晶石磚、鎂碳磚等這類耐火磚的耐火度較高，抵抗堿性渣的能力強。堿性耐火磚主要用于堿性煉鋼爐及有色金屬冶煉爐，水泥工業也常常使用該類材料。
鎂質磚制品的顆粒組成除要有盡可能大的堆積度外，主要還應考慮鎂質制品的熱穩定性差、燒結困難等內在因素。鎂質磚料的顆粒組成是兩頭大、中間小的原則。粗顆粒（3~0.5mm部分）部分控制在30%~50%，一靠近50%為佳。生產上一般都控制3~2mm部分，有的廠將這部分控制在18~20%，這樣可以控制麻面和鈣點廢品。將這部分擴大到31~38%范圍內，會顯著提高制品的熱穩定性。
配料中的細粉（＜0.088mm或＜0.074mm）部分，對成型和燒成都是有決定性意義的。這部分控制在35~42%為宜。細粉在混合時水化使轉料具有結合性，燒成時這部分具有較大的表面活性，能促進燒結，對降低磚坯和制品的氣孔率，提高密度具有很大意義。
配料中應有部分（10%左右）中間顆粒，可使制品的常溫和高溫強度提高，氣孔率降低。總之，鎂質磚料的顆粒組成中，最有實際意義的是控制3~2mm和＜0.088部分。在砌筑鎂質磚的時候需要使用鎂質火泥。不能使用其他材質的耐火火泥，會造成粘結性不強，高溫燒失率大，結構疏松等問題。近期使用鎂質磚的廠家和單位比較多，我國生產鎂質耐火磚的地區主要集中在東北地區的 大石橋，海城其次是河南的 鄭州 新密 登封，等地方，因為這些地方有優質菱鎂礦資源和高純的鎂砂做為原料的依托。
