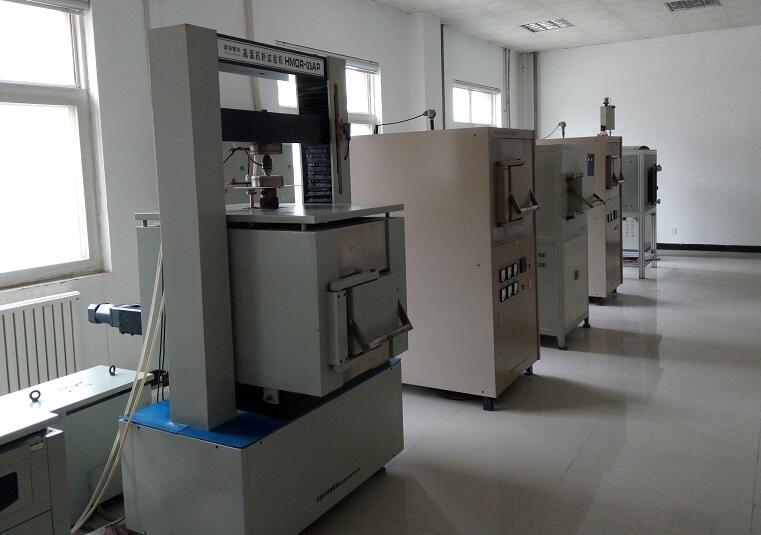

耐火澆注料的測試指標有多個項目，比較常見的檢測指標 有物理指標和化學指標兩大類，物理指標分別有 耐火度，荷重軟化溫度，蠕變率等，化學指標即為理化指標的檢測比如說 AL2O3，Fe2O3,SiO2的數據檢測，這些檢測時我們常規檢測，在很多的時候我們做完這些測試后就以為材料的合格率已經可以了，但是很多人會往往忽略其中的幾項物理測試的硬性指標，這些硬性指標有 線變化率、抗熱震性、抗渣性、抗氧化性，下面我們一一介紹這些指標的意義。

      線變化率：不定型耐火澆注料的線變化率，與定型燒成制品的重燒線變化是不同的，檢測方法基本相同。高溫體積穩定性較少測定。一般測定其線變化率，分為烘干線變化化率和燒后線變化率。燒后線變化率亦稱全線變化率，因烘干線變化率較小，經常忽略不計。

     烘干線變化率系指試樣在110℃烘干一定時間后的長度不可逆變化量與烘干前其長度之比，以百分率表示。

     燒后線變化率系指耐火澆注料在規定溫度下加熱一定時間后的長度不可逆變化量與加熱前其長度之比，以百分率表示。計算結果為負值，以“-”表示，稱線收縮：反之，稱為線膨脹，以“+”表示。材料的線變化率過大，對其襯體的破壞較大，易產生結構剝落，降低其使用壽命。因此，應采用外加劑等技術措施，盡量降低材料的線變化率。另外，材料的線變化也是窯爐襯體構造處理和膨脹縫留設的依據之一。

    抗熱震性：抗熱震性系指試樣抵抗溫度急劇變化作用而不破壞的能力。它又稱為急冷急熱性、溫度急變抵抗性和熱穩定性。眾所周知，材料在使用過程中，溫度的升高或降低不可避免，使之產生膨脹和收縮，即產生熱應力。當熱應力超過材料的自身結構強度時，就發生了開裂或剝落，甚至使襯體崩潰。因此，該性能是判斷材料質量的重要指標，也是設計選材和使用操作的依據之一。

    抗熱震性與材料的化學礦物組成、微觀結構、物料顆粒及配制工藝、熱膨脹和熱導率等性能有密切的關系，與材料的組織結構和強度也有密切的關系。例如，一般來說，材料的熱膨脹率大，抗熱震性差：熱導率越高，抗熱震性越好，等等。在一般情況下，與定型燒成制品相比，不定型耐火材料具有較好的抗熱震性。例如，CA-50水泥和磷酸高鋁質耐火澆注料的抗熱震性分別為15~20次和180~220次。

    抗渣性：抗渣性系指 試樣在高溫下抵抗熔渣侵蝕和沖刷作用的能力。它是衡量材料抗化學侵蝕和機械磨損的重要指標。在熔煉爐等熱工設備中，不定形耐火材料近年來瑩瑩越來越多，因此測定其抗渣性十分必要。

    抗渣性測定方法有熔鑄法、坩堝法、侵蝕法、撒渣法和回轉法等。我國規定以回轉法作為抗渣性的標準檢驗方法。

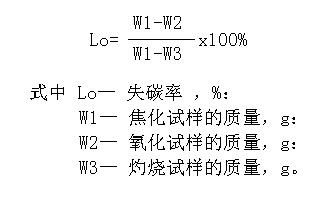

    抗氧化性：抗氧化性系指在高溫下炭質或含碳耐火材料的抗氧化能力。其量度用失碳率表示，即焦化試樣氧化失去的碳量占原碳量的百分率。計算公式如下：

     抗氧化性也可用脫碳層厚度表示，即按規定條件進行氧化試驗后的試樣，切開截面，測定脫碳層厚度，進行比較，確定其抗氧化性的優劣。
