作為耐火澆注料的結(jié)合劑有粉劑結(jié)合劑，膠凝劑結(jié)合劑，和水硬性結(jié)合劑，鋁酸鹽水泥是粉劑結(jié)合劑的一種高強(qiáng)結(jié)合劑通常使用量在耐火澆注料整體成份約占8%~10%左右，所以占據(jù)了必不可缺的使用份量，鋁酸鹽水泥就是我們平時(shí)所說的高鋁水泥或者是耐火水泥，牌號(hào)有多種牌號(hào)根據(jù)它的成分，凝結(jié)時(shí)間，凝結(jié)強(qiáng)度分為CA-50，CA-60，CA-70，CA-90 等

     鋁酸鹽水泥分為鋁酸鈣水泥、鋁酸鋇水泥和鋁酸鋇鋯水泥等作為不定形耐火材料的結(jié)合劑或外加劑，應(yīng)用最多的是鋁酸鈣水泥。

     鋁酸鈣水泥是由燒結(jié)法或熔融法生產(chǎn)的鋁酸鈣水泥熟料經(jīng)磨細(xì)而制成的水硬性膠凝材料。它具有快硬高強(qiáng)、耐火和抗硫酸鹽侵蝕等特點(diǎn)，其品種主要有CA-50水泥、CA-60水泥、CA-70水泥和CA-80水泥等。另外，還有電熔鋁酸鈣水泥和鐵礬土水泥。鐵礬土水泥的化學(xué)成分為AL2O3在40%—50%，CaO 在36%~40%，F(xiàn)e2O3在8%~17%，SiO2在 3%~9%，其主要礦物成分分為CA 、C4AF、C2AF 和 C4F等。該水泥特點(diǎn)是快硬高強(qiáng)，適用于耐火噴涂料結(jié)合劑。

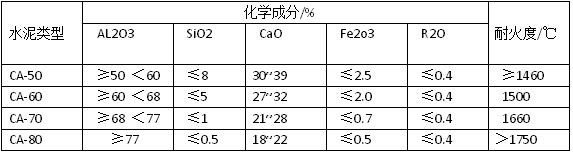

      鋁酸鹽水泥是不定形耐火材料的良好結(jié)合劑或外加劑，也是使用較多的。應(yīng)當(dāng)指出，鋁酸鹽水泥國標(biāo) GB201—2000中規(guī)定，其代號(hào)為CA，按AL2O3 含量百分?jǐn)?shù)為四類：CA-50,50%≤AL2O3＜60%：CA-60，60%≤AL2O3≤68%：CA-70,68%≤AL2O3＜77%和CA-80,77%≤AL2O3。簡稱為CA-50水泥，依此類推。（下表）為鋁酸鹽水泥化學(xué)成分和耐火度。其中全硫和氯含量均為≤0.1%，用戶需要時(shí)可提供測定結(jié)果。

      鋁酸鹽水泥細(xì)度：比表面積不小于300㎡/Kg或0.045mm篩余不大于20%。CA-60水泥初凝時(shí)間不得早于60min，其余牌號(hào)的不得早于30min：CA-60水泥終凝時(shí)間不得處于18h，其余泡好的不得遲于6h。

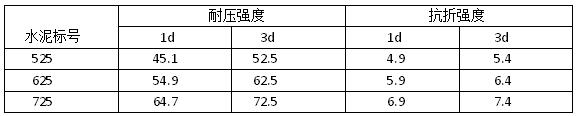

      CA-50水泥的主要礦物組成為CA，屬于快硬早強(qiáng)型水泥，其耐火度≥1460℃。下表為CA-50水泥各齡期強(qiáng)度。該水泥標(biāo)號(hào)以3d耐壓強(qiáng)度命名，并取整數(shù)。725#水泥一般用于噴涂料。
