根據(jù)耐火纖維澆注料的技術(shù)性能要求，選取漂珠為部分骨料，漂珠的化學(xué)成分一般為：AL2O3 28%~35%。雜質(zhì)總量＜10%，優(yōu)質(zhì)漂珠約7%~8%，耐火度隨化學(xué)成分而變，波動范圍約在1610~1700℃。漂珠的礦物組成取決于其化學(xué)成分與形成條件，并與再次受熱處理有關(guān)。一般的礦物組成為：硅酸鹽玻璃相約90%，少量莫來石、微量石英及未燃碳分，以及其他礦物如磁鐵礦、赤鐵礦、鈣鐵礦等。漂珠一般是白色或灰色間有極少量黃、褐等雜色的微小球體，球體中的氣體主要是CO2和H2，粒徑為1~300μm，松散容重為250~400Kg/m3，真密度2.1~2.2g/cm3，比表面積3200~3600cm2/g。導(dǎo)熱系數(shù)常溫下為0.08~0.11w/（m·K）。漂珠的變形溫度約為1200~1250℃，在中低溫使用條件下，漂珠是耐火纖維澆注料的優(yōu)良輕質(zhì)骨料，為此，選取了耐火度高≥1650℃、容重輕的平頂山漂珠作為研制的耐火纖維澆注料的輕質(zhì)骨料；同時，選取山東魯陽生產(chǎn)的高純硅酸鋁棉作為耐火纖維，該纖維棉渣球含量低、纖維直徑小約4~5μm、纖維基體雜質(zhì)含量低、彈性好，析晶粉化溫度高（1050℃），選取高鋁水泥與微粉為復(fù)合結(jié)合劑，使?jié)沧⒘显诓煌氖褂脺囟葪l件下均具有良好的結(jié)合強(qiáng)度；在此基礎(chǔ)上，還配入了多種外加劑以改善澆注料的施工性能。

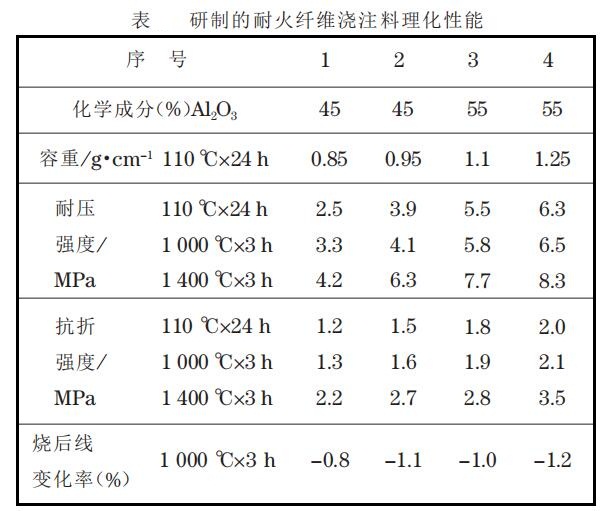

采用上述選擇的原材料，在實(shí)驗室進(jìn)行了反復(fù)的澆注料配制與性能檢測，獲得了較理想的實(shí)驗效果，下表 為研制的耐火纖維澆注料性能參數(shù)檢測結(jié)果
