筑爐耐火保溫材料是一類耐高溫、熱導率小、阻燃，并且能夠減緩由熱傳導、熱對流等引起的熱量散失的材料，它是通過材料的特殊結構來限制低熱導率的空氣熱對流來實現減慢熱量流失的。耐火保溫材料一般用于工業窯爐、冶金、管道和熱工設備中，以減緩熱量的散失。一般工業窯爐爐墻壁的耐火保溫大多選用輕質耐火保溫材料，如輕質粘土磚、輕質高鋁磚、輕質耐火澆注料等，不僅施工方便，耐火保溫效果好，而且還使爐窯墻壁具有一定的機械強度。

目前已成熟使用的筑爐耐火保溫材料的種類繁多，行業內對該材料的分類一般按結構、材質和使用溫度等，耐火保溫材料按使用溫度可以分為低溫保溫材料（600℃以下）、中溫保溫材料（600~1000℃）和高溫保溫材料（1000℃以上）。以下主要說筑爐用的硅酸鋁纖維耐火保溫材料的節能原理。

眾所周知，對筑爐耐火保溫材料的基本要求是熱容低、容重輕、導熱系數小、強度高和易施工。而纖維耐火保溫材料正是具備了其主要的容重輕、熱容低、導熱系數小及易施工的特點，因此被廣泛的應用。

一：纖維耐火保溫材料的導熱系數

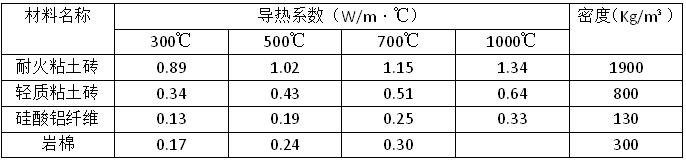

導熱系數是耐火保溫材料的一個非常重要的熱工指標。它標志著材料對熱量的傳遞能力。由下表可得知，在使用溫度下，硅酸鋁耐火纖維的導熱系數僅是普通耐火粘土磚的1/5，不足輕質粘土磚的1/2：巖棉的導熱系數是普通耐火磚的1/4：為輕質粘土磚的1/2。

由于硅酸鋁纖維的導熱系數小，采用它作爐襯或保溫層與常用的耐火材料相比，能減少散熱損失，節約能源。當爐膛容積，爐壁內外溫度保持不變，采用硅酸鋁纖維后，爐體外表面積可減少30%左右，散熱損失降低15~30%。因此纖維耐火保溫材料導熱系數小是工業窯爐節能的主要原因之一。

二：纖維耐火保溫材料的容重輕

例如硅酸鋁纖維及其制品的容重為40~220Kg/m³，只有輕質粘土磚的20%以下，為普通粘土磚的6~8%左右。爐體蓄熱量為；

由于硅酸鋁纖維的容重小，使用中厚度也較薄，工業爐用它，可以減少爐子的蓄熱損失。在500℃時，取硅酸鋁纖維的密度為160Kg/m³，其熱惰性系數為5.34，輕質粘土磚為18.27，普通粘土磚為43.36，三者的比例為1:3.4:8.1.爐體如以同樣的升溫速度加熱，則加熱硅酸鋁纖維爐墻所需要的熱量為輕質磚爐墻的19%，為普通耐火磚的8.2%。由于硅酸鋁纖維爐墻蓄熱燒，所以它升溫快，提高窯爐的效率。對于周期性或間斷式工業窯爐，使用硅酸鋁纖維爐襯或保溫層，節能效果更顯著。

綜上所述，纖維耐火保溫材料為提高熱工設備的性能創造了良好的條件，大有廣泛應用的必要。只要我們根據其使用溫度、爐內氣氛等工況條件合理選擇纖維材料的容重，一定會取得良好的經濟效益。
