鐵水包采用“一包到底”工藝模式，使用初期多次出現工作層或永久層鉆鐵現象。鉆鐵容易導致鐵水包漏包，存在較大安全隱患；當鉆鐵過多時，影響鐵水包實際盛裝鐵水量，進一步影響煉鋼生產。為避免發生漏包事故，在重砌工作層時，通常將永久層一起拆掉重砌，永久層使用壽命 1～2 包役，這與設計初期鐵水包永久層使用 10 個包役的目標相距甚遠。因此，有必要對鐵水包鉆鐵現狀和原因具體分析，解決鐵水包鉆鐵問題。

通過調研，鐵水包包沿澆注料和工作層接觸處沒有發現鐵存在，排除了上部永久層和工作層之間沒有很好的結合而鉆鐵的可能性，而在包壁和包底工作層，發現大量鉆鐵情況，大體呈現鉆鐵量鐵水包上部比下部多，具體為：

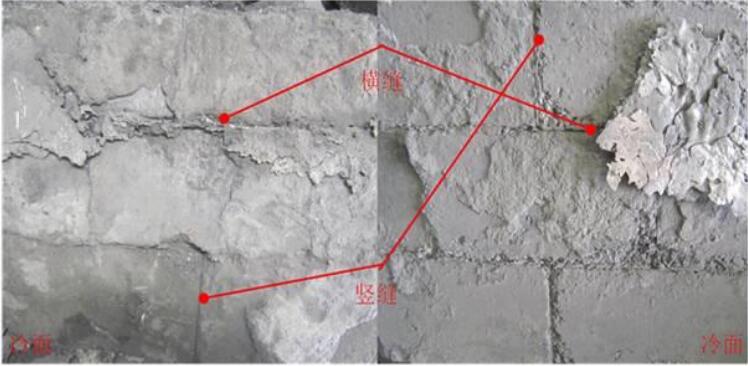

（1）鉆鐵主要由渣線部位水平磚縫（橫縫）侵入，只有少量的從豎縫侵入，如圖1所示。在每環磚的水平環縫處，鐵水由磚的工作熱面磚縫鉆入，形成鉆鐵夾層，又進入永久層與工作層之間的縫隙，還有一部分鐵水又從工作層冷面鉆入兩層磚水平環縫中。

（2）在一套爐襯使用周期內，鉆鐵分為不同的時期，不同時期鉆鐵量不同（有些部位至少分為 6 層），當包齡超過 100 次后，鉆鐵量增多。

（3）熔融鐵水透過磚縫進入永久層與工作層之間縫隙后，在此處形成面積大小不一的凝鐵區，冷凝形成的鐵塊，厚度達到 5 mm 以上，最厚達 30 mm。

鐵水包鉆鐵可能與耐火泥漿質量、砌筑質量、鐵水包周轉率、鐵水包包殼形變和清理渣線粘渣等因素有關：

（1）耐火泥漿質量

鐵水包用耐火泥漿用于砌筑鐵水包定形制品的接縫材料，它將鐵水包磚砌體粘結為一個整體，使之具有優異的結構穩定性和氣密性，并能經受高溫各種化學和物理作用，從而保證鐵水包安全地運行，因此鐵水包用耐火泥漿在保證有良好適宜的砌筑性能外，還須與鐵水包用定形制品砌體具有相近或相同的理化性能。如果砌筑用耐火泥漿質量差，與定形制品理化指標相差較大，將造成泥漿與砌體物理化學相容性不佳，會導致其結合性差，不能把砌體有效地粘結為一個整體，因而在使用過程中出現磚縫，可能導致鉆鐵漏鐵。因此，耐火泥漿的作用很關鍵，一般應為與鐵水包定形制品相同的鋁碳化硅碳質，應具有高的耐火度和粘結強度。京唐鐵水包用耐火泥漿與鐵水包定形制品結合性較差，容易被侵蝕，這可能是導致鐵水包鉆鐵的原因之一。

（二）砌筑質量

砌筑質量的好壞，不但直接影響鐵水包耐火材料的使用壽命，也影響砌體整體性，砌體的整體性不好，就容易出現裂縫，出現鉆鐵現象。比如：用鐵錘敲打耐火磚，可能造成磚體內部損傷、造成襯磚缺邊掉角等，嚴重的出現斷裂、碎裂等現象，投入使用后，容易出現鉆鐵縫隙；砌筑時，如果砌體磚縫大，砌體灰縫耐火泥漿施工不飽滿，表面不勾縫，工作層與永久層之間不靠牢，其縫隙耐火泥漿沒有灌滿填實，在使用過程中，都容易造成磚縫火泥侵蝕，導致磚縫出現乃至擴大，出現鉆鐵現象。
