磷酸鹽高鋁磚在垃圾焚燒水泥回轉窯上作窯襯材料，其中過渡帶和冷卻帶在大中型窯中比一般普通高鋁磚使用壽命可延長2~3倍，在小型窯中可延長3~4倍。若用于燒成帶可延長1~2倍。而磷酸鹽結合耐磨磚用于冷卻帶，則抗磨損性較好，使用壽命較長。

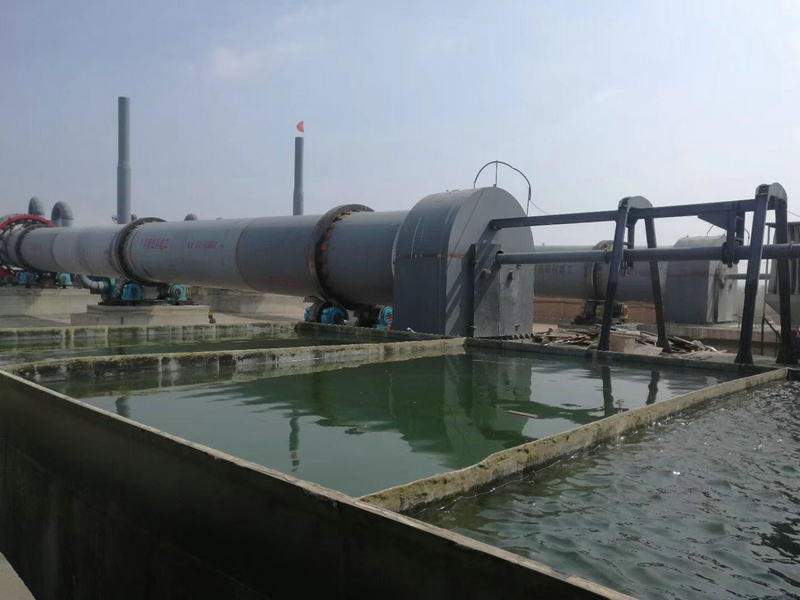

從實踐結果表明，磷酸鹽高鋁磚作垃圾焚燒回轉窯窯襯材料，其使用壽命不僅取決于磚體本身的化學礦物組成、組織結構和外形尺寸，而且與窯體結構、砌筑技術、操作方法及外加水泥原料和煤粉和垃圾化學成份等因素有關。在垃圾焚燒回轉窯上的損壞有以下幾方面。

一：機械扭曲變形損壞

磷酸鹽高鋁磚用于垃圾焚燒發電水泥回轉窯機械損壞，主要是窯體變形和熱膨脹引起的。窯體變形是由于窯輪帶斷面的橢圓度，窯的徑向變形以及開窯和停窯的巨大扭力對磷酸鹽高鋁磚窯襯造成壓縮、彎曲、拉伸、剪切等應力作用，使磚與磚之間裂紋擴大，導致磚面整體結構損壞。熱膨脹也是造成磷酸鹽高鋁磚窯襯材料損壞的重要原因，在點火烘窯時，窯襯和窯體會發生膨脹，窯體斷面向外膨脹量少于磷酸鹽高鋁磚窯襯的膨脹，使磷酸鹽高鋁磚熱面膨脹受阻，造成大面積的熱面層炸裂剝落，同時，垃圾與水泥物料的運動也會造成磚面機械磨損。

二：熱化學浸蝕損壞

磷酸鹽高鋁磚的化學浸蝕損壞主要是硅酸鹽、鐵酸鹽及垃圾焚燒灰粉中K2O和N2O等堿性侵蝕及磚體重的二次莫來石化也是磷酸鹽高鋁磚損壞的原因之一。

三：固相反應和熔融物質的滲入

溫度800℃~1200℃，石灰質與粘土質、物料和灰粉與襯磚之間通過表面固體物之間的相互擴散并發生固相反應。石灰質與粘土質之間比表面積遠大于物料、灰料與磚襯之間的比表面積，其固相反應速度比襯磚與物料之間要快得多。磷酸鹽高鋁磚的礦物組成主要是莫來石（3AL2O3·2SiO2）和剛玉（AL2O3），石灰質組分與磷酸鹽高鋁磚窯襯之間反應主要生成CaO·AL2O3和CaO·Fe2O3，固相反應改變了磷酸高鋁磚表面化學成分和組織結構。

在垃圾焚燒水泥回轉窯內，因高溫產生的熔融物液相滲入到窯襯磚內，使磷酸鹽高鋁磚熱面脆化，其熱震或機械應力作用，造成磚面炸裂損壞。因窯內垃圾焚燒會粉和物料堿含量偏高加之窯內氣流溫度過高，致使液相量增多，使磚體表面窯皮燒流，引發掉磚紅窯。

四：二次莫來石化

當窯內氣溫過高時，物料中的SiO2與磷酸鹽結合高鋁磚內的AL2O3生成莫來石，形成重結晶體，使磷酸鹽高鋁磚體積膨脹，造成磚體炸裂，適當控制窯溫和原料各率值，不僅可以提高熟料質量，而且還可以提高窯襯的使用壽命。

五：熱應力沖擊損壞

窯內氣流和物料溫差過大，在回轉窯旋轉過程中，上下有300℃~500℃溫差變化，使磷酸鹽高鋁磚窯襯承受的熱負荷增加，致使窯襯磷酸鹽高鋁磚炸裂損壞。（1）高溫過熱。若垃圾和煤粉等燃料焚燒時間過長，溫度過高，液相增多，易使窯內液相量增加致使窯皮燒流，造成局部掉磚。一般掛窯皮厚度控制為150~200mm厚，相對穩定不會過熱損壞。（2）熱震穩定。磷酸鹽高鋁磚高溫使用性能，提高了熱震穩定性，有利于掛好窯皮和保護窯襯材料不受損壞。
