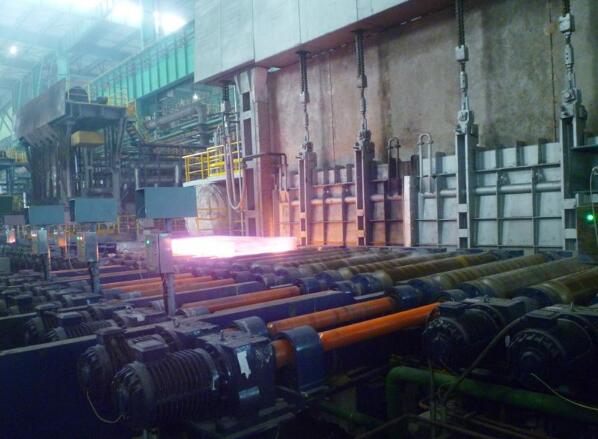

爐輥是薄板坯連鑄連軋加熱爐（CSP加熱爐）的主要設(shè)備，爐輥質(zhì)量的好壞對整個(gè)連鑄加熱爐的影響很大。爐輥主要是由輥軸、耐熱鋼環(huán)及耐火澆注料包扎組成。由于爐輥承受著高溫?zé)荆佔(zhàn)陨淼母咚俎D(zhuǎn)動(dòng)及板坯通過時(shí)的強(qiáng)振動(dòng)力，大的溫度梯度所帶來的熱應(yīng)力以及氧化鐵皮的侵蝕，使用條件非常苛刻。耐火材料的主要作用是保護(hù)金屬軸部分不被高溫?zé)龘p，減少冷卻水帶走更多的熱量，提高鋼板的加熱質(zhì)量。
一：爐輥耐火材料的復(fù)雜環(huán)境
爐輥耐火材料部分靠近爐輥處溫度不到200℃而耐材表面溫度最高可達(dá)1300℃。溫度梯度大，所使用的耐火材料要保證在高荷載時(shí)間內(nèi)不易開裂和剝落，要求強(qiáng)度高結(jié)構(gòu)均勻。
一般情況下，爐輥有2米長需包扎耐火材料，而耐材包扎層的厚度也有60~70mm。如果材料太重的話，轉(zhuǎn)動(dòng)時(shí)產(chǎn)生的離心力也大，同時(shí)給傳動(dòng)部分帶來的負(fù)擔(dān)也將加重。
爐輥澆注空間狹窄，材料下落阻力大，澆注料的流動(dòng)度需要大于150mm，只要稍加振動(dòng)，材料便可迅速填充各個(gè)角落，充分保證澆注料質(zhì)量
二：鋼纖維增強(qiáng)耐火澆注料的性能分析
根據(jù)爐輥耐火材料的復(fù)雜工作環(huán)境定制一種高荷重耐熱鋼纖維增強(qiáng)耐火澆注料，這種材料是通過選擇優(yōu)質(zhì)原材料、制定合理的顆粒級配、添加有效復(fù)合外加劑、引入抗渣材料、應(yīng)用納米技術(shù)等使?jié)沧⒘匣w的各項(xiàng)指標(biāo)更符合爐輥這種特殊功能材料的使用特點(diǎn)。
在高荷重鋼纖維增強(qiáng)澆注料中，鋼纖維是作為裂紋制止器存在的，它可以有效組織和延緩耐火澆注料的微裂紋在熱應(yīng)力和機(jī)械應(yīng)力作用下擴(kuò)展，提高耐火澆注料的短裂功能。與普通澆注料相比，鋼纖維澆注料具有較高的抗熱沖擊性，抗機(jī)械沖擊性，當(dāng)摻入5%左右的鋼纖維材料時(shí)斷裂功能是增加了三十倍。，其中鋼纖維中的鎳是很貴重的有色金屬，它可以增加鋼纖維的高溫韌性和高溫強(qiáng)度，含鎳量越高，材料的抗開裂性能也越好，選著高品鋼纖維對耐材的成本增加很多，但對爐輥的壽命大有益處。
三：爐輥的制作前期準(zhǔn)備。
由于爐輥是由耐火澆注料包扎層和金屬輥軸組合而成，二者的性能截然不同，特別是由二者受熱時(shí)膨脹系數(shù)相差很大而不可避免的產(chǎn)生結(jié)構(gòu)應(yīng)力，爐輥的制作必須充分考慮結(jié)構(gòu)的應(yīng)力的消除和釋放，也就是使耐火材料和金屬輥軸之間形成有機(jī)整體，不互相較勁。
①：除銹：對要進(jìn)行澆注的輥軸表面仔細(xì)除銹打磨干凈。
②：錨固鉤的焊接：用不銹鋼焊條將耐熱鋼錨固件牢固地焊接在輥軸上，焊完后敲掉表層焊皮。
③：刷瀝青：用瀝青漆在輥軸表面均勻涂刷一薄層。
④：包纖維毯：在輥軸表面均勻包裹一層耐火纖維毯，在毯的表面包裹一層塑料膜，再用塑料繩捆扎嚴(yán)實(shí)。在錨固鉤上包裹一層電工膠布或塑料膠條，對難以處理的部位涂一層瀝青漆厚度為1mm為宜。
輥還應(yīng)避免與耐火材料直接接觸，一般用耐火纖維毯或紙板、塑料板等可壓縮或高溫可燒掉的材料隔開。
四：高荷重鋼纖維增強(qiáng)耐火澆注料爐輥澆注料施工步驟
（1）安裝模板前在模板內(nèi)表面均勻涂抹一層黃油或其它脫模劑。為防止振動(dòng)造成螺栓脫扣，安裝連接時(shí)應(yīng)加墊彈簧墊片。平均振動(dòng)器和模板連接時(shí)也應(yīng)加墊彈簧墊片。檢查每個(gè)平板振動(dòng)器確保正常工作。
（2）澆注流程
a.干混：再攪拌機(jī)中加入已配好的耐火混和料、外加劑、鋼纖維
b.濕混：加水時(shí)嚴(yán)格控制加水量，正常情況下不應(yīng)超過重量比的6.0~6.5%,以現(xiàn)場振動(dòng)泛漿為準(zhǔn)。夏季溫度高、硬化太快時(shí)可多加0.5%的水，以避免成型困難，保證振動(dòng)密實(shí)：加水太多，材料的強(qiáng)度和性能不能很好地發(fā)揮。一般濕混5分鐘左右即可出料澆注。
C.澆注成型：攪拌好的料應(yīng)邊出料邊向模板內(nèi)加料，根據(jù)現(xiàn)場情況適當(dāng)開啟振動(dòng)器，開啟時(shí)間以振動(dòng)為宜，不宜過長。
D.養(yǎng)護(hù)：澆筑完畢，在澆注孔表面覆蓋塑料薄膜，精置24小時(shí)即可脫模。脫模后，為防止水化不完全，用塑料布將澆注好的爐輥包扎好。養(yǎng)護(hù)3天。
E.烘烤：在150℃前應(yīng)以10℃/小時(shí)的升溫速度緩慢升溫，防止水份急劇蒸發(fā)而產(chǎn)生爆裂，到達(dá)150℃，保溫24小時(shí)，再以15℃/小時(shí)的升溫速度升至250℃，保溫24小時(shí)，烘烤程序要嚴(yán)格執(zhí)行才能保證材料性能的正常發(fā)揮。
五：高荷重耐熱鋼纖維增強(qiáng)耐火澆注料爐輥的使用效果
高荷重耐熱鋼纖維澆注料在某國企CSP均熱爐上使用一年后進(jìn)行年檢發(fā)現(xiàn)爐輥表面光滑、完整、未有開裂、剝落的現(xiàn)象，其壽命比普通莫來石澆注料提高2倍以上，且節(jié)能環(huán)保，可完全滿足CSP加熱爐的苛刻的使用條件，滿足CSP加熱爐工藝對爐輥的要求。
