目前，電爐鋼包出鋼嘴主要采用鋁鎂澆注料或鋁鎂尖晶石澆注料，使用壽命較低，一般出鋼40次左右。有些廠家曾試用過鎂鋁尖晶石澆注料，效果都不太理想。為此，研制了出鋼嘴用剛玉質(zhì)澆注料，研制目標(biāo)是使出鋼嘴使用壽命達(dá)到70次。

　　1.出鋼嘴使用條件分析

　　某鑄造有限公司的電爐鋼包盛鋼溫度高達(dá)1700℃左右，出鋼嘴頻繁冷卻，急冷急熱嚴(yán)重，使用條件十分苛刻。澆注料在使用過程中主要受以下破壞因素的影響：(1)氣流急冷急熱的作用;(2)高溫鋼水和熔渣的沖刷;(3)高溫熔渣的化學(xué)侵蝕以及鋼水的滲透。因此，要求所研制的澆注料必須滿足以下性能：(1)良好的熱震穩(wěn)定性;(2)高溫強(qiáng)度高，耐鋼水沖刷;(3)能夠快速烘烤而不炸裂;(4)抗熔渣侵蝕性好;(5)可施工性強(qiáng)。

　　2 研制

　　以w(A1₂0₃)>96%的棕剛玉為主要原料，同時(shí)添加w(Al₂O₃)≥78%的純鋁酸鈣水泥、w( Si0₂)≥92%的SiO₂微粉、復(fù)合添加劑(氧化鉻和氧化鋯)、外加劑等制成剛玉質(zhì)澆注料。試樣在40mmx40mmx160mm的鋼模中振動(dòng)成型，24h后脫模，養(yǎng)護(hù)24h后于(110±5)℃烘干。按國家標(biāo)準(zhǔn)測(cè)定其常溫杭折強(qiáng)度、體枳密度、顯氣孔率和線變化率。

　　3 結(jié)果與討論

　　3.1 Si0₂微粉對(duì)澆注料性能的影響

　　在固定棕剛玉5~1mm占50% (質(zhì)量分?jǐn)?shù)，下同)，1〜0mm占15%，純鋁酸鈣水泥占4%，≤0.074mm白剛玉粉和Si02微粉合量為31%，復(fù)合添加劑(氧化鉻和氧化鋯)、 減水劑、防爆劑等外加劑適量的條件下，SiO2微粉添加量對(duì)澆注料性能的影響如表1所示。可見，隨著Si0₂微粉加入量的增加，澆注料的烘干強(qiáng)度隨之增加。綜合考慮1500 ℃ 2h燒后的性能，以2%的Si0₂微粉添加量為最佳。

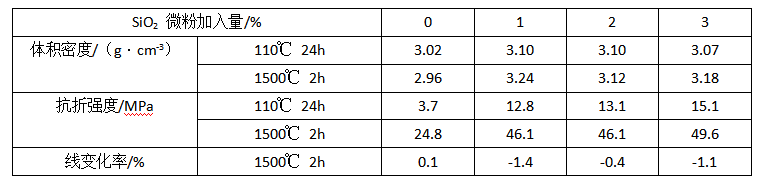

　　表1 SiO₂微粉添加置對(duì)澆注料性能的影響

　　3.2 復(fù)合添加劑加入量對(duì)材料性能的影響

　　固定棕剛玉5~1mm占50% ，1~0mm占20% ，固定細(xì)粉(<0.088mm)總量為30%，其中純鋁酸鈣水泥適量，Si02微粉為2% ，改變復(fù)合添加劑(氧化鉻和氧化鋯)的加入量，制成的澆注料于1500℃ 3h燒后的性能見表2。從表2可以看出：隨著復(fù)合添加劑加入量的增加，澆注料的高溫抗折強(qiáng)度得到明顯的改善，但加入至5%時(shí)強(qiáng)度又下降；加入量為1%時(shí)的體積穩(wěn)定性最好。綜合考慮，工業(yè)試驗(yàn)用澆注料中的添加劑加入量選擇2%和3%。

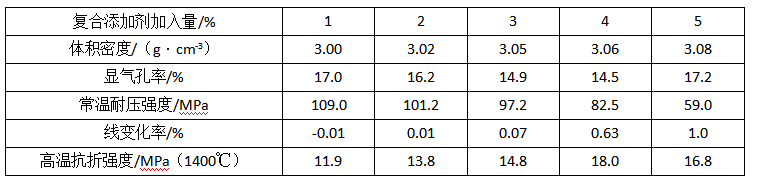

　　表2 復(fù)合添加劑對(duì)1500℃ 3h燒后澆注料性能的影響

　　4應(yīng)用

　　研制的出鋼嘴剛玉質(zhì)澆注料于某鑄造有限公司電爐鋼包出鋼嘴上使用。該出鋼嘴分為5節(jié)，其中從下至上第二、三節(jié)的蝕損較嚴(yán)重，采用加入3%復(fù)合添加劑的澆注料，而其他3節(jié)使用加入2%復(fù)合添加劑的澆注料。為了提高出鋼嘴澆注料的施工性能，選用兩種以上的外加劑復(fù)合使用， 結(jié)果澆注料的流動(dòng)性增大，強(qiáng)度增高，線變化率變小。這主要是由于復(fù)合外加劑具有解膠、分?jǐn)�、潤濕、排氣等功能，可顯著地改變物料的表面性能,達(dá)到減水增強(qiáng)的效果。實(shí)際使用中，澆注料在振動(dòng)棒振動(dòng)下流動(dòng)性好，容易脫氣和密實(shí)，確保施工體均勻，且施工勞動(dòng)強(qiáng)度低，效率高。

　　第一次工收試驗(yàn)試用了2個(gè)包，使用壽命為65次和70次。其中9包共使用65次，按常規(guī)使用一個(gè)星期，實(shí)際使用了16天，期間因機(jī)械故障停爐冷卻至室溫3次，拆包時(shí)觀察還有較厚的殘余厚度，用戶比較滿意。此后，又進(jìn)行了十幾個(gè)出鋼嘴剛玉質(zhì)澆注料的批量供貨，取得了使用壽命超過 70次的使用效果，達(dá)到了預(yù)期目標(biāo)。
