炭素膠泥不僅要與炭磚有很好的粘結強度，而且考慮在施工條件下，溫度較低，砌筑的炭磚在搗結碳素搗打料時不被震動二松動，因而要求炭素膠泥在室溫下具有一定的粘結強度，為此我公司對所生產的炭素膠泥與國外的一種炭素膠泥同時進行對比試驗。

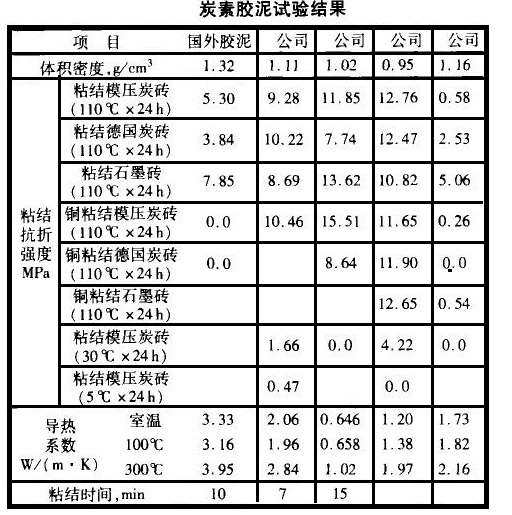

所取的炭素膠泥試樣，均在技術中心進行粘結抗折強度、體積密度、導熱系數、粘結時間等幾項性能試驗。每種炭素膠泥，分別用模壓小炭磚、德國7RDN炭磚、石墨炭磚和60mmX40mmX35mm的銅塊進行粘結抗折試驗，試樣粘結后在110℃X24h烘干后檢驗抗折強度。另外，進行了模壓炭磚30℃X24h和5℃X24h的粘結抗折強度試驗。導熱系數是將炭素膠泥在紙盒中經110℃X24h固化后切出導熱系數試樣，然后檢測導熱系數。性能檢驗結果見下表1。
國外炭素膠泥和國內炭素膠泥相比，其主要優勢是體積密度較高，估計是其結合劑和國內的不同，試驗成型時試樣較致密，所以導熱系數稍高于國內產品。我國對炭素膠泥的結合劑應重視研究。采用了三種炭素膠泥，對模壓炭磚與銅塊粘結試驗表明，三種膠泥在110℃X24h烘干后均有很好的粘結強度。在30℃X24h干燥后，僅有一種膠泥有一定的粘結強度。在5℃X24h下有0.47MPa的粘結強度，其他均無粘結強度
炭素膠泥的導熱系數：炭素膠泥由于樹脂較多，未經高溫炭化，導熱系數都較低，僅1~3W/（m·K），開發導熱系數較高的膠泥是碳素膠泥用哪個實現的性能。目前使用時應盡可能減薄磚縫，以減少炭素膠泥對導熱系數的影響。

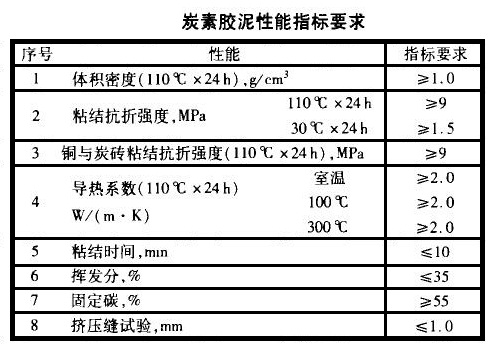

根據以上實驗結果，確定了碳素膠泥的技術指標見下表2國內炭素膠泥的生產應加強結合劑的研究，以提高碳素膠泥成型的致密性、體積密度、導熱系數。
