燒結剛玉磚系采用工業氧化鋁為主要原料，經過細磨液壓成型，高溫燒結。是一種能耐1700℃的高溫耐火材料。主要供連續化生產的玻璃池窯爐底、料液面，加料口等玻璃液接觸的部位砌筑使用。燒結剛玉磚的特點是微晶致密均勻，對熔融玻璃有較高的耐化學腐蝕和機械沖刷的特性.

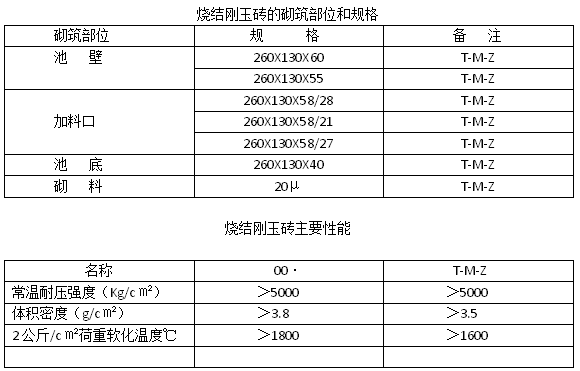

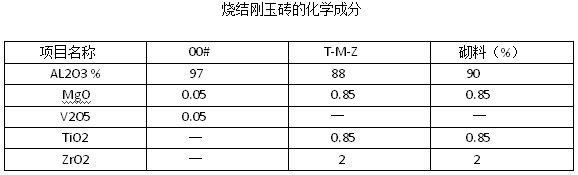

使用注意事項
1.砌筑燒結剛玉磚時應盡量不與硅磚接觸，必要時可用鋯英石質材料隔開，切忌將硅磚置于燒結剛玉磚之下使用

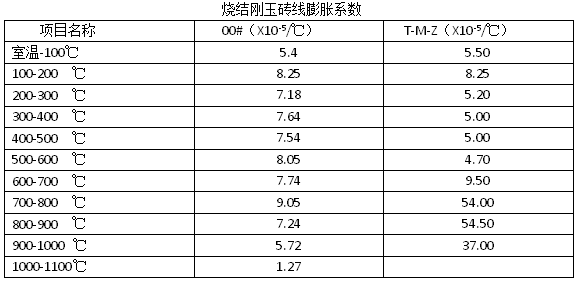

2.00# 燒結剛玉磚熱膨脹系數與溫度之間呈直線關系，在砌筑時僅考慮 0.8~1.0%的線膨脹率。T-M-Z燒結剛玉磚的線膨脹系數與溫度之間的關系不很硅鋁，在700~800℃，800~900℃、900~1000℃之間有突然膨脹現象，但其最大線膨脹率在1.086%，烤窯時應注意。
1.在玻璃頁面處使用燒結剛玉磚時應用風冷卻，使池壁外表面溫度維持在50~100℃，以保證使用效果。在1400℃以下工作可采用保溫措施，如池窯底部。
2.燒結剛玉磚砌縫料也應該有生產燒結剛玉磚廠家提供不能使用不配套的產品砌料。
