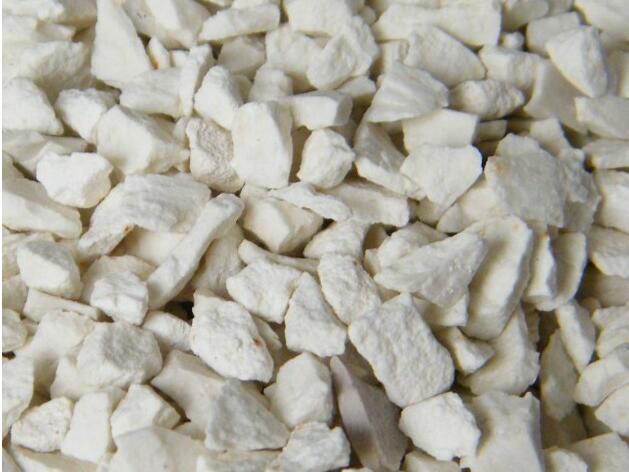

焦寶石俗稱為高嶺石，是一種硬質(zhì)的粘土，大部分的焦寶石是淺灰色、灰白色或者灰色。由于焦寶石具有各種各樣的花紋，所以焦寶石作為一種建筑材料深受人們的喜愛。焦寶石有貝殼狀的斷面，表面比較華潤。焦寶石經(jīng)過煅燒之后可以顯現(xiàn)白色或者淡黃色。

    焦寶石中三氧化二鋁占30％-50％，氧化硅占有40％-60％。這兩種物質(zhì)都比較耐火，氧化硅耐火性更好，性質(zhì)非常的穩(wěn)定。焦寶石在經(jīng)過煅燒之后，如果煅燒之前的三氧化二鋁的成分是40%，焦寶石在經(jīng)過專業(yè)的煅燒之后，其它的物質(zhì)燒盡后，剩余的耐火物質(zhì)三氧化二鋁的含量增加到45%。   由于焦寶石礦在形成的過程中，沉積在礦床上，所以成分相對(duì)穩(wěn)定，組織也相對(duì)緊密，沒有層次感。焦寶石顆粒非常的細(xì)小，顆粒之間的空隙也很小，在遇到水的情況下，也不會(huì)分散。其可塑性指數(shù)一般小于1，在風(fēng)大的地方，容易風(fēng)化，然后就碎裂變成很多的碎塊。焦寶石可以加工成焦寶石細(xì)粉和焦寶石骨料，其加工品質(zhì)量的好壞與加工的過程中使用的煅燒設(shè)備和工藝有很大的關(guān)系

焦寶石性質(zhì)焦寶石具有耐熱性和燒結(jié)性。

   焦寶石是多種含鋁硅酸鹽的混合物。主要化學(xué)成分是Al2O3和SiO2兩種氧化物，雜質(zhì)主要為堿、堿土和鐵、鈦等的氧化物，以及一些有機(jī)物。各種氧化物均起助熔作用，會(huì)降低原料的耐火度。因此，焦寶石中雜質(zhì)含量，尤其是Na2O+K2O含量越低，其耐火度越高。而Al2O3/3SiO2比值越接近理論值(A/S=0.85)，則表明焦寶石純度越高。A/S越.大，焦寶石的耐火度越高，燒結(jié)熔融范圍也就越寬。優(yōu)質(zhì)焦寶石耐火度可達(dá)1750℃以上。

    焦寶石經(jīng)高溫煅燒后具有體積穩(wěn)定、強(qiáng)度大及吸水率小等特性。衡量焦寶石燒結(jié)程度的指標(biāo)一般有真比重、體積密度、氣孔率、吸水率、燒縮率等。燒結(jié)程度好的焦寶石吸水率小于5%，體積密度大于2.55g/cm3。

    焦寶石產(chǎn)地主要有山東、河北、山西、河南、安徽等。尤以山東王村一帶品質(zhì)較好，其焦寶石白度和光度好，且有磁性。

    焦寶石用途用于生產(chǎn)高級(jí)耐火材料，制造陶瓷，硅酸鋁耐火纖維的生產(chǎn)及軍工等。

    注意事項(xiàng)：焦寶石品質(zhì)較穩(wěn)定，在對(duì)外簽定合同時(shí)應(yīng)留有余地，個(gè)別指標(biāo)不要簽定超過焦寶石實(shí)際品位的條款，以免造成損失。另外，因焦寶石往往要求白度，故在運(yùn)輸、加工及儲(chǔ)存時(shí)應(yīng)防止煤炭及其它雜質(zhì)污染。
