玄武巖纖維一般采用池窯拉絲生產工藝，經破碎、清洗后的玄武巖料塊在約 1 500 ℃ 的熔制溫度下對普通耐火材料的侵蝕非常嚴重。為深入了解玄武巖高溫熔體對耐火材料的侵蝕行為，選擇了致密氧化鉻磚進行了抗熔融玄武巖侵蝕對比。

1 試驗

1.1 試驗用磚和玄武巖

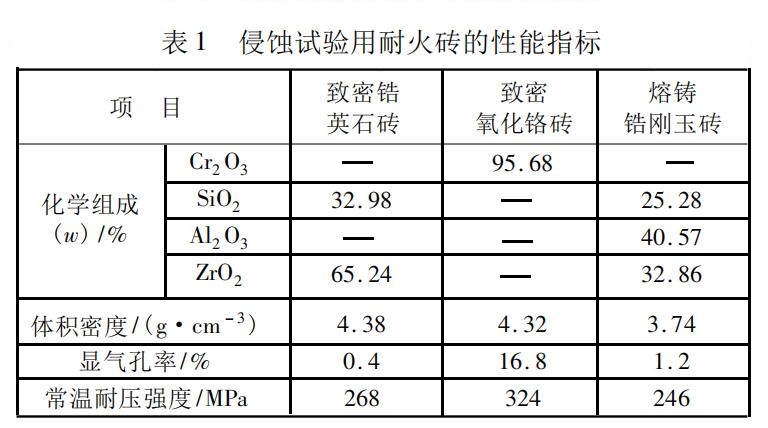

試驗用磚選用致密氧化鉻磚其性能見表1; 選用玄武巖塊破碎后的小顆粒，其化學組成 ( w) 為: SiO2—50.92% ，Al2O3—14.91%，CaO—7.24%，MgO —9.12% ，Fe2O3 —13.26% ，R2O— 3.78% 。經檢測，試驗所用玄武巖顆粒的完全熔化溫度在1280 ℃。

2：致密氧化鉻磚

致密氧化鉻磚是采用氧化鉻微粉做原料，經噴霧造粒、等靜壓成型、干燥、高溫燒成和冷加工制成的。這種磚的顯氣孔率比致密鋯英石磚要高一些，氣孔分布均勻，磚內部結構也比較均勻。

致密氧化鉻磚經玄武巖熔液侵蝕前后的外觀基本無變化，試樣的受侵蝕部位表面附著了一層很薄 ＜ 40 μm) 的渣。致密氧化鉻磚侵蝕后全貌可以看出，附渣層、反應層、滲透層和原磚層比較明顯。

附渣層是圓柱體試樣最外面的一層，其厚度＜40 μm，是玄武巖中的成分在高溫下形成的玻璃相，反應層的厚度在50 μm左右，為高溫下形成的硅酸鹽結晶和一些玻璃相，該層較致密，滲透層的厚度在0.15 mm之內其內部的圓形氣孔有所減少，并有大量條狀氣孔出現。

上述情況表明，玄武巖中的成分在高溫下發生反 應生成玻璃相，而且與其中的 MgO、Al2O3、Fe2O3 作用形成了鋁鎂鐵尖晶石，附渣層和反應層結構致密，阻止了渣的進一步滲透。在滲透層內，Cr2O3 晶粒在高溫下長大，使晶間的圓形氣孔被擠扁而呈條狀或樹枝狀，由于內部大多為封閉氣孔，熔渣通過晶粒間的縫隙少量滲入; 同時，晶粒長大也使滲透層更加致密，阻止了渣的進一步滲透。

由于致密氧化鉻磚是采用全細粉制成的，其內部結構致密均勻，晶內大多為封閉的圓氣孔，氣孔直徑多為 20 μm 左右，且形成了網絡結構，因此結構十分致密。正是由于這種結構，才大大阻止了玄武巖熔液的侵蝕，熔液僅在與磚接觸面處發生反應，并且在接觸面形成了更致密的一層，進一步抑制了氧化鉻的揮發

3 結論 :在本試驗條件下，所用試樣的抗玄武巖熔液侵蝕性致密氧化鉻磚的抗侵蝕性遠遠高于AZS－33液面線處的侵蝕量是致密鋯英石磚的2.3 倍左右。
