鋯質搗打料是一種可塑性低的不定形耐火材料，主要由鋯質骨料、粉料、結合劑、添加劑組成，按照一定配比拌勻后搗打成型，廣泛應用于玻璃窯爐池底密封、保溫。

雖然搗打料的用量占玻璃窯爐耐火材料總用量的比例不大，但是它所處的部位是非常重要和特殊的池底。一方面，它所在的環境復雜苛刻，溫度高，被玻璃液侵蝕并承受玻璃液長期的驚訝滲透：另一方面，在窯爐運行周期內難以熱修或無法熱修，一旦造成玻璃液滲漏，其危險性和損失都是巨大的。

近年來，出于對增加玻璃窯爐的熔化率和節約能源的需要，池底溫度被不斷提高，致使池底搗打料的損耗孫杜明顯加快：另外，回收利用的碎玻璃中，金屬雜質會沉積在池底，逐步滲入搗打層，形成向下鉆孔的侵蝕，使搗打料的侵蝕破壞加重。池底搗打層的過早損耗已成為影響玻璃窯爐窯齡的重要因素之一。

不同鋯質搗打料在受到不同組分的玻璃液侵蝕時，發生的物理化學反應是不完全一致的，因此，根據不同窯爐所熔化的玻璃組分，選用合適的鋯質搗打料，以獲得最佳的搭配使用效果。

1：兩種常用鋯質搗打料及其性能優勢

耐火材料抗高溫玻璃液侵蝕的性能是決定玻璃窯爐壽命和玻璃制品質量的重要因素。鋯質搗打料能夠廣泛應用于玻璃窯爐池底，除了具備整體性好、密封好、適應性強等特點以外，更得益與鋯質材料優越的抗侵蝕性能和超高的耐火度。

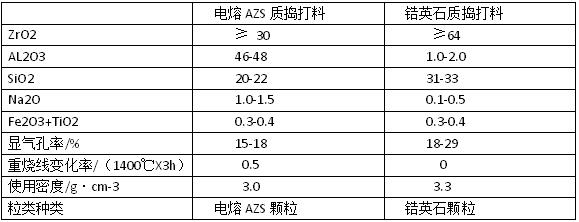

鋯質骨料是鋯質搗打料的骨架，對鋯質搗打料的高溫物理性能起重要作用。目前常使用的玻璃窯爐池底鋯質搗打料主要有兩種:一種是電熔AZS質搗打料，一種是鋯英石質搗打料。其理化指標如下表。

電熔AZS質搗打料是將電熔鋯剛玉磚破碎成5mm左右的顆粒作為骨料，再配以其它輔料混合而成。其保留了電熔鋯剛玉磚的優點，抗玻璃液侵蝕能力小，氣孔率小、性能極為穩定，能很好地抑制玻璃液和金屬的侵入。鋯英石質搗打料是在鋯質泥粉中加入一定比例經過粉碎的燒結鋯英石磚碎塊做骨料，再加入其它輔料配制而成，耐火度高，抗玻璃液侵蝕性好。兩種鋯質搗打料在施工時，只需要按比例加入適當的水進行混合，混合均勻后使搗打料呈潮濕松散的狀態，然后搗打，經過高溫燒結稱為一個堅固的整體，施工摒棄了此前用磷酸做結合劑更加安全方便。

2：兩種鋯質搗打料的應用選擇

雖然兩種鋯質搗打料均具有良好的抗玻璃液侵蝕性能、對玻璃液只有極低的污染，但使用時仍需要根據所生產玻璃的性質進行合理選擇。

搗打料由氣相、晶相和玻璃相組成，雖然玻璃相的存在對燒結有利，但與晶相相比較，其抗玻璃液侵蝕性差，是搗打料及其它耐火材料抗侵蝕性的薄弱環節，其性質和含量對搗打料的使用性能有重要的影響。

氣孔是玻璃液滲入搗打料內部的通路，氣孔率高，搗打料抗化學侵蝕差，這是由于氣孔大部分幾種在結合相中，一旦玻璃液滲入搗打料內部，氣相、玻璃相和侵蝕劑多相交匯，形成抗侵蝕的最薄弱點。因此，如果化學成分恒定，總氣孔率越低，抗侵蝕性越強。

兩種常用鋯質搗打料雖然有著相近的抗玻璃液侵蝕性能，但由于鋯英石質搗打料中AL2O3含量極低，且兩種搗打料的顯氣孔率有區別，通過分析相比，電熔AZS質搗打料更適用于鈉鈣硅玻璃、電真空玻璃和其它堿性玻璃窯爐的池底搗打層，而鋯英石質搗打料則更適用于硼硅酸鹽等弱堿性玻璃窯爐的池底搗打層
