一、錨固磚

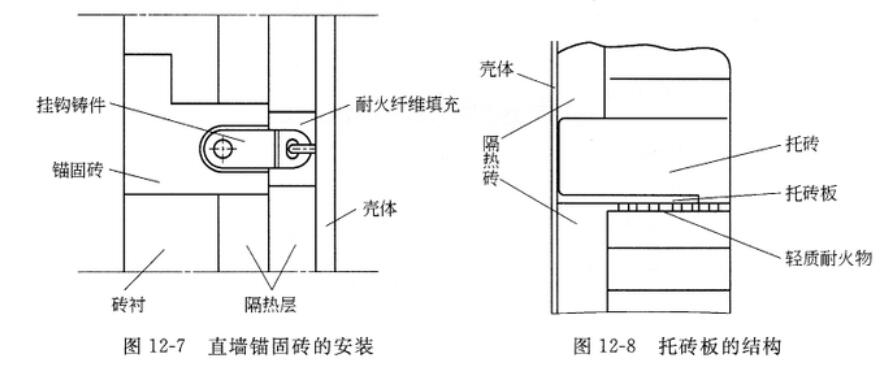

     為防止預熱器直筒的襯里與殼體脫開，需要在直墻內安裝錨固件。即在殼體上裝錨固釘，錨固釘拴住埋設在墻中的錨固磚，錨固磚拉住了直墻。在直墻上， 描固磚每隔一定間距設置一組，使直墻和殼體牢固地粘接成一體。這就防止了直墻與殼體脫開，避免了發生塌落事故。錨固磚的安裝如圖12-7所示。

二、托磚板

     大型窯不動設備的直徑一般大于5m,高度在IOm以上，其內襯的膨脹量和熱應力都很大。為了減少熱應力和便于檢修，需要將窯襯分成區段，并設置膨脹縫，這就需要設計托磚板。一般情況下，托磚板的間距小于2. 5m;在高溫區小于2m。托磚板的結構如圖12-8所示。

     由圖12-8可知：耐熱鋼托磚板托住托磚，托磚托住耐火磚和隔熱磚，耐火磚和上一塊托磚板之間的縫隙中塞有輕質耐火物。這就吸收了熱膨脹，防止了直墻的損壞。根據式(12-1),可以推算得出膨脹縫的高度S3應滿足下式。

式中S3——膨脹縫高度;

S——耐火磚熱端膨脹量;

51— —?dú)んw膨脹量;

52— —火泥能夠提供的最大蠕變; az——耐火磚的熱膨脹系數;

h——耐火磚熱端溫度;

L——托磚板間距; aK——?dú)んw的熱膨脹系數; tK殼體的溫度。
