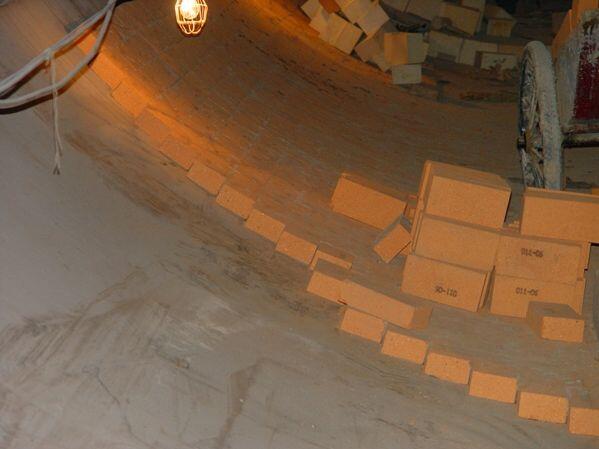

回轉窯補窯簡便的方法，用于回轉窯磚襯局部掉磚或嚴重侵蝕的修補。該方法通過將修補部位的雜物清理干凈，露出潔凈的磚茬，并在窯筒體上鋪塑料布或牛皮紙，再在磚茬處涂上PA—80膠，然后直接搗打加磷酸的PA—80膠耐火混凝土或鋼纖維混凝土。用該方法補窯，修補的窯襯壽命長、烘烤時間短、施工簡單、易操作，尤其適合于損壞面積小于2m.1.一種用于修補回轉窯磚襯局部掉磚或嚴重侵蝕的回轉窯補窯方法。

其特征在于：

    (1)將修補部位的雜物清除，露出潔凈的磚茬;(2)在窯筒體與耐火混凝土間鋪塑料布或牛皮紙;(3)在磚茬處涂上PA一80膠;(4)對于小于0.5m2的修補面積采用直接搗打加磷酸的PA一80膠耐火混凝土，其配比為(重量%)：高鋁骨料粒度0～15mm，50～60%;高鋁熟料粉粒度為小于0.088mm>80%，40～50%;在上述骨粉料外，另處加入下述成分：高鋁水泥400#以上3～5%;PA-80膠20～25%;磷酸濃度為40～45%5～7%;(5)對于大于0.5m2的修補面積采用直接搗打加磷酸的PA一80膠鋼纖維耐火混凝土，其配比為(重量%)：高鋁骨料粒度0～15mm，50～60%;高鋁熟料粉粒度為小于0.088mm>80%40～50%;在上述骨粉料外，另外加入下述成分：高鋁水泥400#以上3～5%;PA-80膠20～50%;耐熱鋼纖維Φ0.3～0.5mm×25～35mm3～4%;(4)、(5)中的外加成分均為占骨、粉料總重量的百分比，磷酸在施工前24小時加入，困料8小時后再加入PA一80膠進行困料;(6)修補后磚襯在大于20℃環境下凝固，時間為：小于0.5m2的修補面積為4小時;大于0.5m2的修補面積為8小時，然后烘窯。
