之前沒又來到公司外貿部時候，通常是與國內的客戶做交易行的談判，這其中會包含到 材料的材質 指標 尺寸規格等技術參數，后來來到公司外貿部也是第一次的接觸了SK系列耐火磚的產品，也了解了國外對使用耐火磚的一些技術參數了 規格 尺寸包括驗收的指標等問題，與我們國內的耐火磚的驗收包括技術性的理化指標還是有很多的不一樣的。

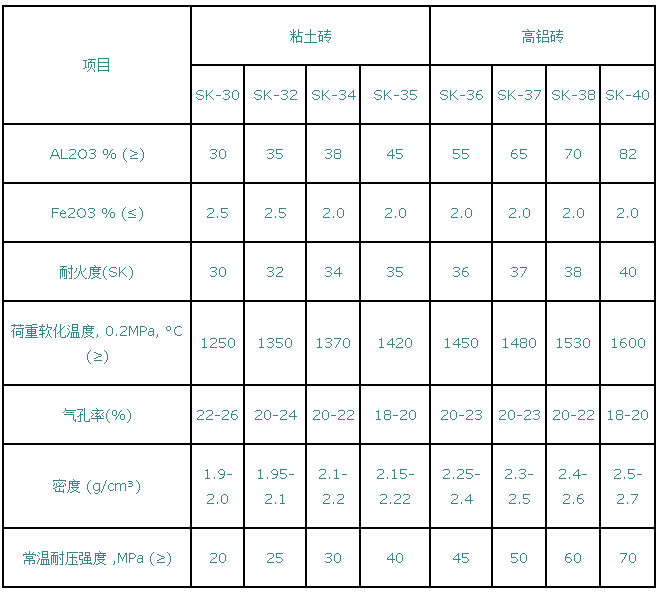

SK是國外在耐火磚耐火度的測試方法上的一種測試指標的表示名稱簡稱為（塞克錐）SK，與我們國內在耐火磚耐火度的測試上還是稍有差異的。（以下是SK系列耐火磚指標）
耐火度是指材料在高溫作用下達到特定軟化程度的溫度，表征材料抵抗高溫作用的性能。耐火度所表示的意義與熔點不同。熔點是結晶體的液相與固相處于平衡時的溫度。耐火度是多相體達到某一特定軟化程度的溫度。對絕大多數普通耐火材料而言，都是多相非均質材料，無一定熔點，其開始出現液相到完全熔化是一個漸變過程，在高溫下相當寬的范圍內，固液相并存。故欲表征這種材料在高溫下的軟化和熔融的特征，只能以耐火度來度量。
耐火度不是一種物質所特有的絕對物理量，是材料在特定試驗條件下測定的達到特定軟化程度時的相對技術指標。將試驗物料按規定方法做成截頭三角錐（簡稱試錐），與在特定升溫速度下具有固定彎倒溫度的標準截頭三角高溫錐（簡稱標準錐），共伺在既定升溫速度和一定氣氛條件下加熱，以試錐的彎倒程度與標準錐彎倒程度相當的對比方法測定耐火度。截頭三角錐下底海邊長8mm，上底海邊2mm，高30mm。測定時，在高溫下角錐內可能出現液相。隨溫度升高，液相量增多，液相粘度降低，錐體軟化。當軟化到一定程度后，錐體因其自重作用而逐漸彎倒。當試錐與標準錐同時彎倒直到其頂點與底盤相接觸時，則以此標準錐已確定的彎倒溫度為準，作為試錐的耐火度。我國通用的標準錐以WZ和錐體彎倒溫度的十分之一標之。如試錐與WZ171 號標準錐同時彎倒，則試樣的耐火度為1710℃。
耐火度是評定耐火材料的一項重要技術指標。但是，不能作為制品使用溫度的上限。對由單相多晶體構成的耐火材料，其耐火度一般低于晶體的熔點。但是，有些耐火材料，如當形成的液相粘度很高時，其耐火度也可高于熔點。
耐火磚的表示方法和測試試驗方法有很多種包括物理測試和化學測試等指標，所以在任何時候購買耐火磚一定要先提供需要產品的技術參數才能買到如意的產品。
